CAME ATI A3024N – Kit de motorisation à vérin 24 V pour portail à un battant – Kit M

Le CAME ATI A3024N est une motorisation à vérin 24 V conçue pour automatiser les portails battants résidentiels et collectifs. Elle allie puissance, précision et sécurité, convenant aux vantaux jusqu’à 3 m de longueur ou 800 kg (pour 2 m de long). Grâce à sa technologie basse tension, elle assure une utilisation intensive et une protection optimale des utilisateurs, avec détection d’obstacle ampérométrique intégrée.

Le vérin est réalisé en aluminium moulé sous pression et recouvert d’une peinture protectrice de haute qualité, garantissant robustesse et résistance aux intempéries. Les fins de course mécaniques à micro-interrupteurs intégrés et le temps d’ouverture réglable offrent un mouvement fluide et précis. Ce moteur électromécanique irréversible maintient le portail fermé sans serrure additionnelle, assurant sécurité et fiabilité au quotidien.

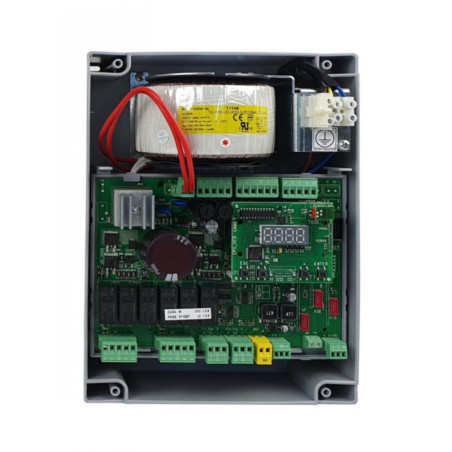

Le coffret de commande ZLX24MA gère la puissance et la sécurité du système : fermeture automatique, ralentissement en fin de course, réglage de la sensibilité ampérométrique et fonction d’ouverture piétonne. Le Kit M inclut les composants essentiels pour une motorisation complète : moteur, centrale, jeu de photocellules DIR10, antenne radio TOP A433N et deux télécommandes TOP44RBN. Une solution équilibrée, sûre et performante pour les installations modernes.

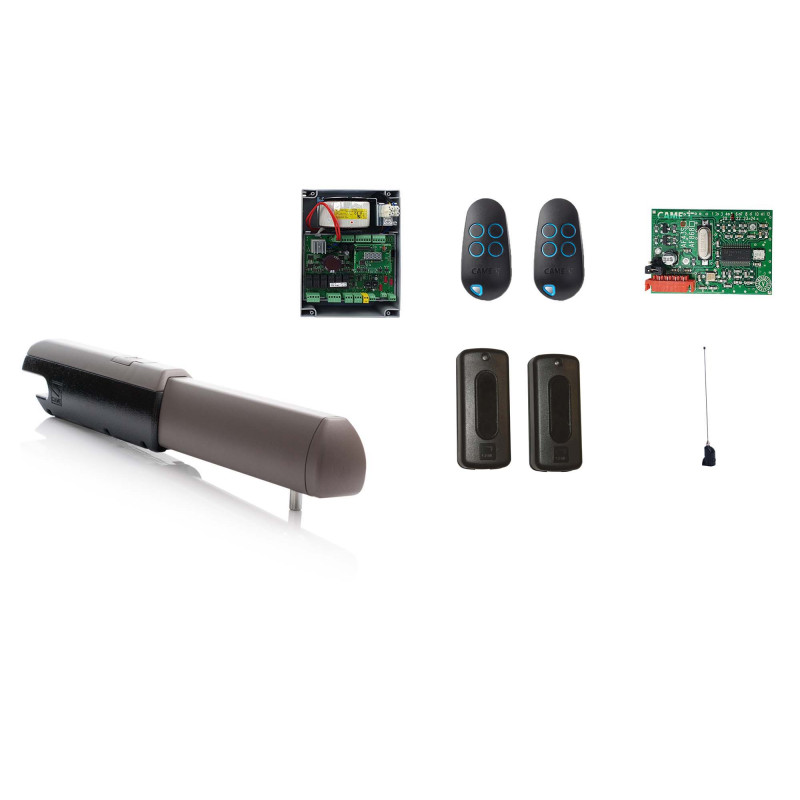

Le kit contient :

• 1 × Moteur CAME ATI A3024N
• 1 × Armoire de commande CAME ZLX24MA
• 1 × Carte radio CAME AF43S

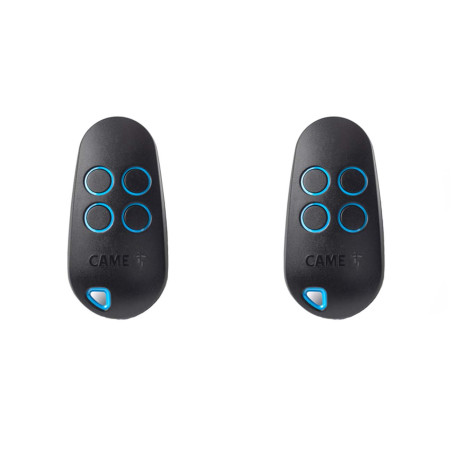

• 2 × Télécommandes CAME TOP44RBN

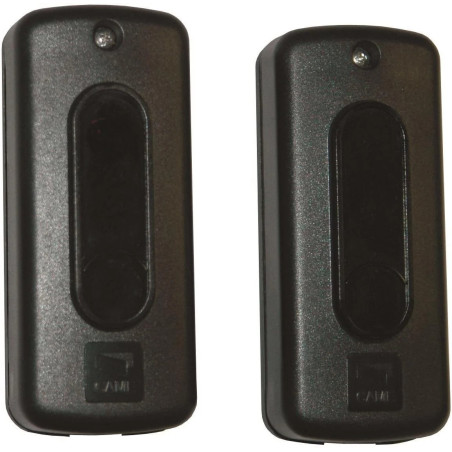

• 1 × Jeu de photocellules CAME DIR10

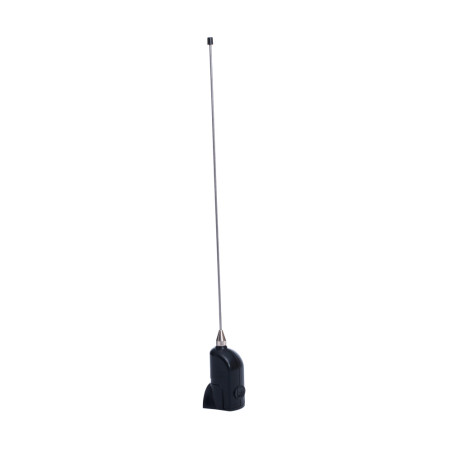

• 1 × Antenne radio CAME TOP A433N
• 1 × Kit de fixations pour l’installation du moteur

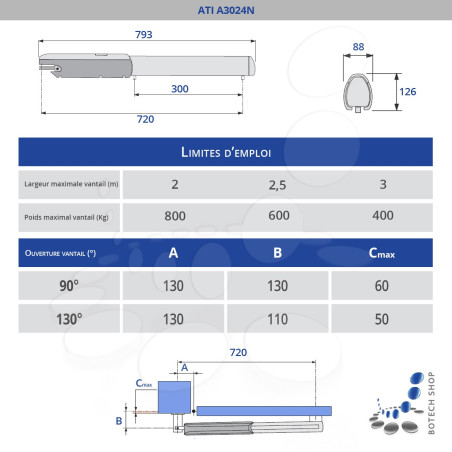

Caractéristiques techniques principales :

Informations de base
Alimentation moteur	24 V DC
Largeur maximale du vantail	3 m
Poids maximal par vantail	800 kg (pour 2 m de long)
Type de moteur	Électromécanique irréversible
Dimensions du vérin (D)	6 cm
Données techniques du moteur
Alimentation	230 / 24 V
Absorption	Max. 10 A
Puissance	120 W
Utilisation	Intensive
Poussée	3000 N
Protection thermique	150 °C
Temps d’ouverture à 90°	Réglable
Angle d’ouverture maximal	120°
Indice de protection	IP44
Température de fonctionnement	-20 à +55 °C
Fins de course ouverture / fermeture	Oui
Encodeur	Non
Fonctions de l’armoire de commande ZLX24MA
Détection d’obstacle (capteur ampérométrique)	Oui
Deuxième ligne de photocellules	Oui
Fonction d’ouverture piétonne	Oui
Connexion serrure électrique	Oui
Réglage du temps de fonctionnement	Oui
Ralentissement en ouverture / fermeture	Oui
Pré-clignotement du feu	Oui
Fermeture automatique	Oui
Soft-start / Soft-stop	Oui / Oui

Le CAME ATI A3024N Kit M combine la sécurité du 24 V, une motorisation fluide et la fiabilité CAME. Idéal pour une installation résidentielle performante et sûre, avec gestion complète via le coffret ZLX24MA.



Dans le cas d’une panne d’éléctricité l’automatisme peut être débloqué avec une clé triangulaire et le portail peut être ouvert manuellement.





Tous les opérateurs ATI possèdent des fins de course intégrées pour l’ouverture et pour la fermeture qui permettent de régler la position dans laquelle le portail doit s’arrêter.





Le mécanisme de déblocage H3000 permet de débloquer le moteur ATI de l’extérieur de la propriété. Dans le kit vous trouverez un boîtier en aluminium et 5 m du câble.
