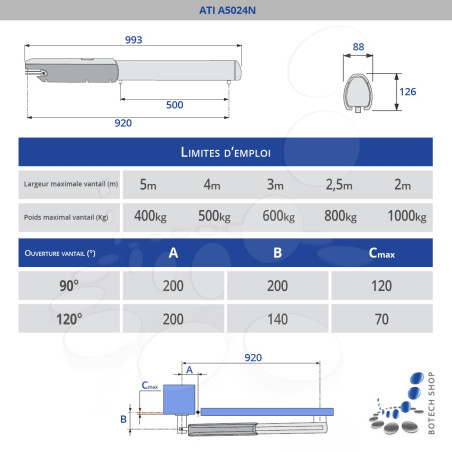

L'automatisme ATI A5024N est conçu pour des portails battants moyens et larges. Voici les limites d'emploi (par vantail) :
LIMITES D'EMPLOI | |
5 m | 400 kg |
4 m | 500 kg |
3 m | 600 kg |
2,5 m | 800 kg |
2 m | 800 kg |
Le moteur est alimenté avec du courant 24V ce qui lui permet de travailler intensivement avec une grande efficacité !
C'est une bonne solution pour automatiser chaque portail battant. Le vérin servira parfaitement sur un portail résidentiel, un portail d'entreprise ou d'une communauté.
La qualité des motorisations de portail de chez CAME est bien connue. Le moteur est polyvalent, solide et résistant. Voici quelques faits au sujet du moteur A5024N :
Je vous propose de regarder les kits complets avec un ou deux automatismes. Vous pouvez les trouver directement ici : ATI A5024N
Vous pouvez aussi compléter votre propre kit ! N'oubliez surtout pas les accessoires de sécurité : les photocellules et les bords sensibles. Grâce aux moteurs ATI A5024N et aux dispositifs de sécurité votre portail va travailler sans créer aucun danger.
INFORMATIONS DE BASE | |
Alimentation moteur | 24V |
Largeur maximale du vantail | 5 m |
Poids du vantail | 1000 kg |
D-Dimension | 6 cm |
Type de moteur | électromécanique |
DONNÉES TECHNIQUES DU MOTEUR | |
Alimentation | 230/24V |
Absorption | max. 10 A |
Puissance | 120W |
Intermittence travail | inténsif |
Poussée | 3000N |
Protection thermique moteur | 150 °C |
Temps d’ouverture 90° | réglable |
Angle maximal d’ouverture | 120° |
Temperature de fonctionnement | -20 - +55°C |
Degré de protection | IP44 |
Irréversible | oui |
Fins de course pour l’ouverture | oui |
Fins de course pour la fermeture | oui |
Encodeur | non |
Le kit contient |
1 moteur CAME ATI A5024N Instructions Facture TTC |
Grâce à l’alimentation 24 V l’automatisme ATI est parfait pour un usage intensif.
La carte LB180 qui active les batteries de secours (12 V 1,2 Ah x 2) au cas d’une panne d’éléctricité peut être branchée au motoréducteur ATI 24 V.
Dans le cas d’une panne d’éléctricité l’automatisme peut être débloqué avec une clé triangulaire et le portail peut être ouvert manuellement.
Tous les opérateurs ATI possèdent des fins de course intégrées pour l’ouverture et pour la fermeture qui permettent de régler la position dans laquelle le portail doit s’arrêter.
Le mécanisme de déblocage H3000 permet de débloquer le moteur ATI de l’extérieur de la propriété. Dans le kit vous trouverez un boîtier en aluminium et 5 m du câble.
