CAME ATI A5000A – Kit de motorisation à vérin pour portails à deux battants – Kit M

La motorisation CAME ATI A5000A est une solution puissante et fiable pour automatiser les portails battants résidentiels de grandes dimensions. Alimenté en 230 V, ce moteur électromécanique à vérin est adapté aux vantaux jusqu’à 5 mètres de longueur ou 1000 kg (pour 2 mètres de long). Sa conception irréversible maintient le portail fermé sans besoin de serrure électrique, offrant un haut niveau de sécurité et une parfaite stabilité même dans le temps.

Fabriqué en aluminium moulé sous pression et recouvert d’une peinture protectrice, le vérin ATI A5000A se distingue par sa robustesse et sa résistance aux intempéries. Les fins de course mécaniques intégrées à micro-interrupteurs assurent un réglage précis des positions d’ouverture et de fermeture. En cas de coupure de courant, le moteur peut être déverrouillé manuellement, garantissant une utilisation continue et sécurisée.

Le coffret de commande CAME ZA3P permet de régler la force, le temps de manœuvre et la fermeture automatique, tout en intégrant la fonction d’ouverture piétonne et le pré-clignotement du feu. Le Kit M inclut les éléments essentiels pour une installation complète et équilibrée : deux moteurs, une armoire de commande, un jeu de photocellules DIR10, une antenne radio et deux télécommandes. Il constitue une solution performante et durable pour automatiser efficacement les portails à deux battants.

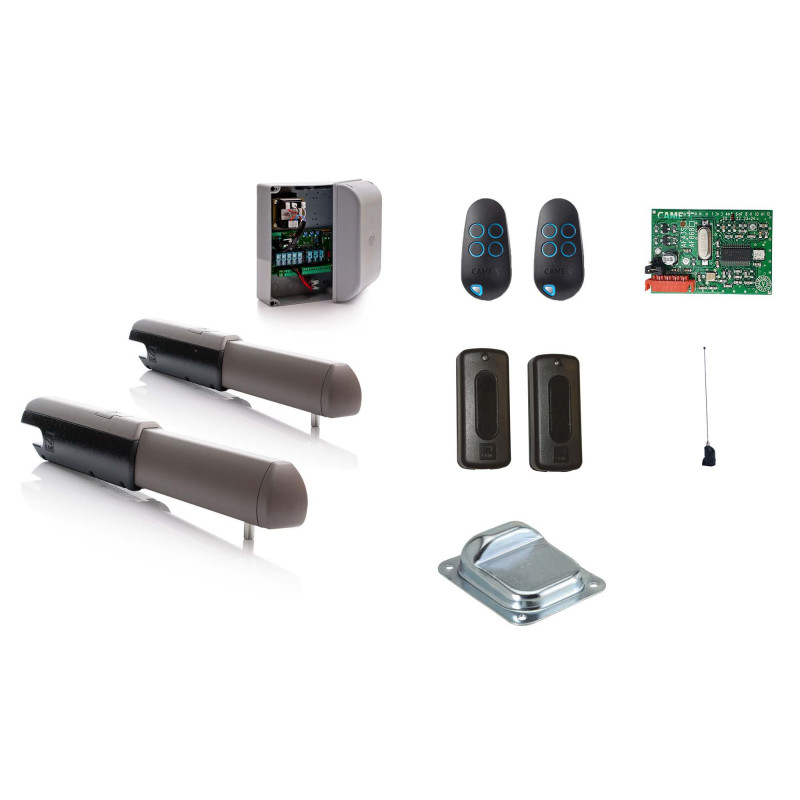

Le kit contient :

• 2 × Moteurs CAME ATI A5000A

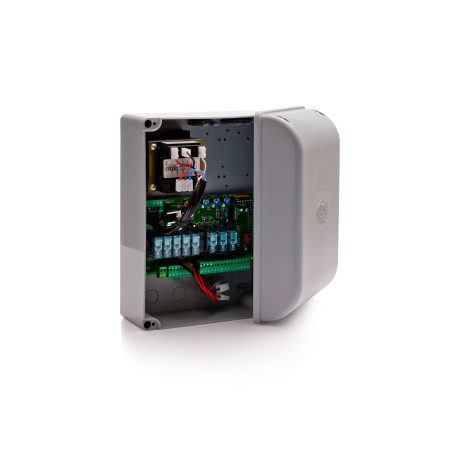

• 1 × Armoire de commande CAME ZA3P
• 1 × Carte radio CAME AF43S

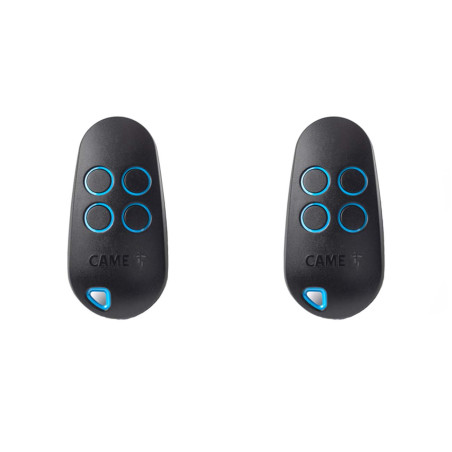

• 2 × Télécommandes CAME TOP44RBN

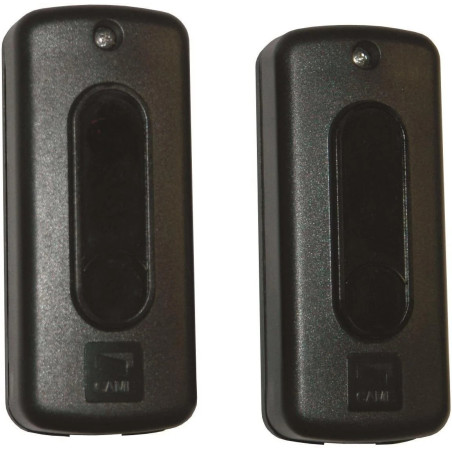

• 1 × Jeu de photocellules CAME DIR10

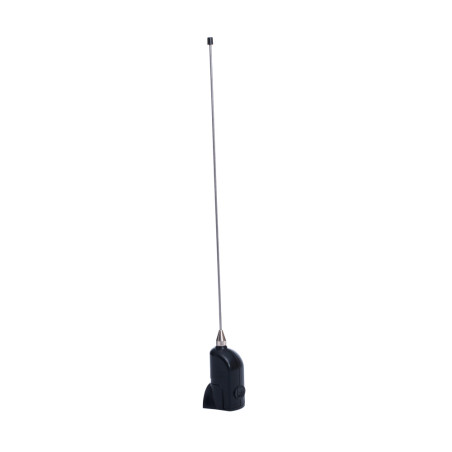

• 1 × Antenne radio CAME TOP A433N

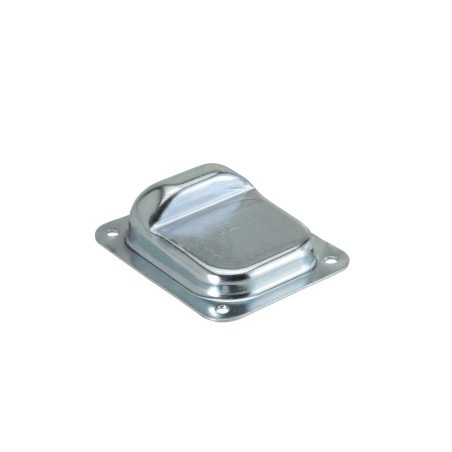

• 1 × Kit de fixations pour l’installation des moteurs

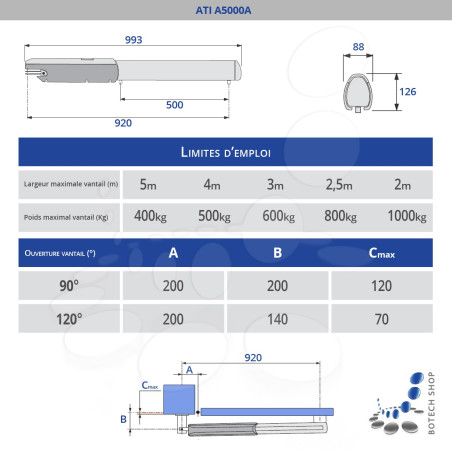

Caractéristiques techniques principales :

Informations de base
Alimentation moteur	230 V
Largeur maximale du vantail	5 m
Poids maximal par vantail	1000 kg (pour 2 m de long)
Type de moteur	Électromécanique irréversible
Dimensions du vérin (D)	6 cm
Données techniques du moteur
Alimentation	230 V
Absorption	1,2 A
Puissance	150 W
Taux d’intermittence	50 %
Poussée	3000 N
Protection thermique	150 °C
Temps d’ouverture à 90°	19 s
Angle d’ouverture maximal	120°
Indice de protection	IP44
Température de fonctionnement	-20 à +55 °C
Fins de course ouverture / fermeture	Oui
Encodeur	Non
Fonctions de l’armoire de commande ZA3P
Deuxième ligne de photocellules	Oui
Fonction d’ouverture piétonne	Oui
Connexion serrure électrique	Oui
Capteur ampérométrique	Non
Réglage du temps de fonctionnement	Oui
Réglage de la force	Oui
Pré-clignotement du feu	Oui
Fermeture automatique	Oui
Soft-start / Soft-stop	Non

Le CAME ATI A5000A Kit M combine puissance, précision et confort d’utilisation. Facile à installer, il garantit une motorisation fluide, fiable et silencieuse, idéale pour les portails à deux battants de grandes dimensions.



Dans le cas d’une panne d’éléctricité l’automatisme peut être débloqué avec une clé triangulaire et le portail peut être ouvert manuellement.





Tous les opérateurs ATI possèdent des fins de course intégrées pour l’ouverture et pour la fermeture qui permettent de régler la position dans laquelle le portail doit s’arrêter.





Le mécanisme de déblocage H3000 permet de débloquer le moteur ATI de l’extérieur de la propriété. Dans le kit vous trouverez un boîtier en aluminium et 5 m du câble.
