CAME ATI A5024N – Kit de motorisation à vérins 24 V pour portails à deux battants – Kit M

Le CAME ATI A5024N est une motorisation à vérins 24 V spécialement conçue pour automatiser les portails battants de grandes dimensions. Adaptée aux vantaux jusqu’à 5 m de longueur ou 1000 kg (pour 2 m de long), elle allie puissance, précision et sécurité. Sa technologie basse tension 24 V garantit un fonctionnement intensif, fluide et parfaitement sécurisé, même en usage fréquent.

Fabriqués en aluminium moulé sous pression et protégés par une peinture anticorrosion, les vérins A5024N assurent durabilité et résistance dans le temps. Les fins de course à micro-interrupteurs intégrés permettent un positionnement précis du portail, tandis que la centrale ZLX24MA gère la détection d’obstacle ampérométrique, le démarrage progressif et le ralentissement en fin de course. En cas de coupure de courant, le déverrouillage manuel permet une ouverture aisée et sûre.

Le Kit M comprend deux moteurs, le coffret ZLX24MA, la carte radio AF43S, deux télécommandes TOP44RBN, les photocellules DIR10 et l’antenne radio TOP A433N. C’est une solution complète et performante pour motoriser les portails à deux battants, combinant sécurité, confort et fiabilité à long terme.

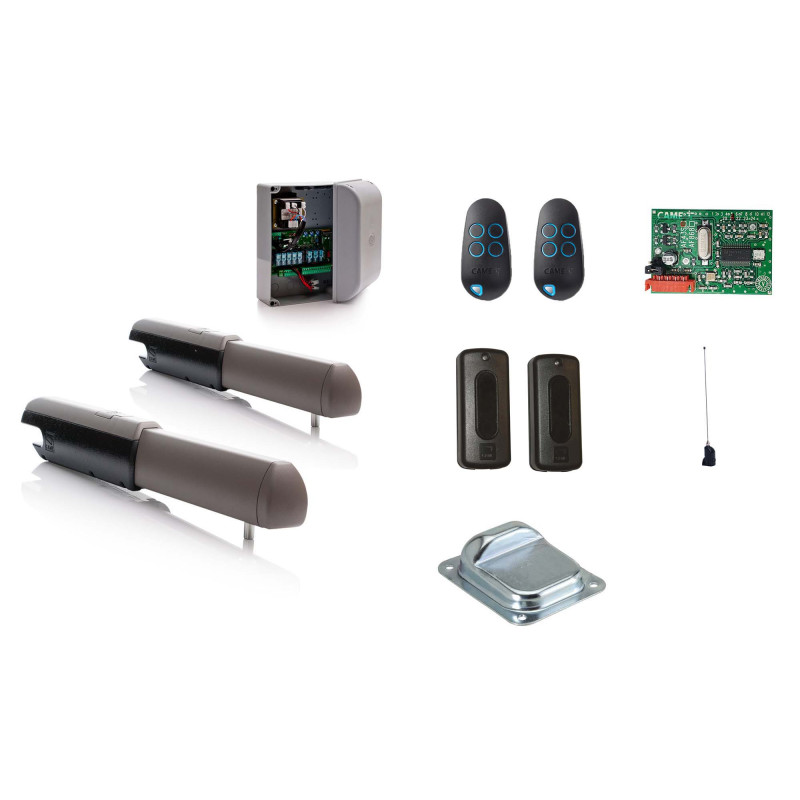

Le kit contient :

• 2 × Moteurs CAME ATI A5024N

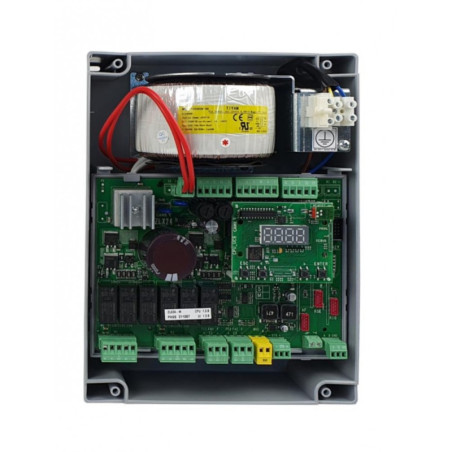

• 1 × Armoire de commande CAME ZLX24MA
• 1 × Carte radio CAME AF43S

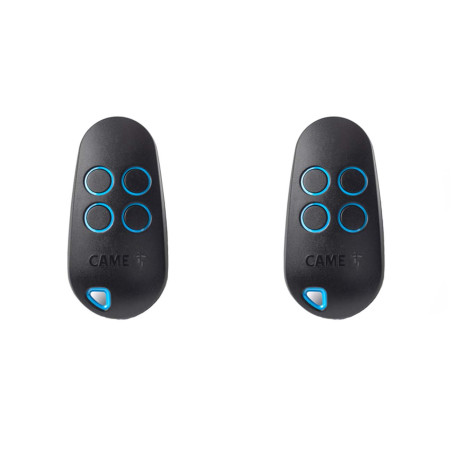

• 2 × Télécommandes CAME TOP44RBN

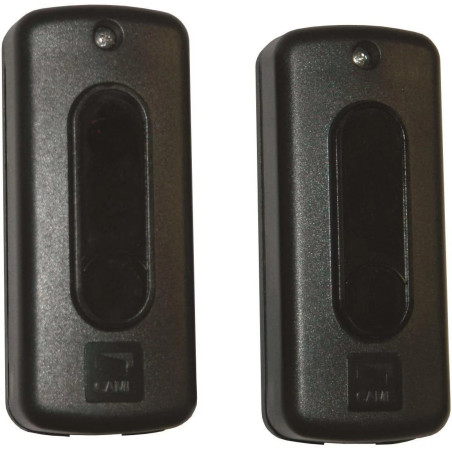

• 1 × Jeu de photocellules CAME DIR10

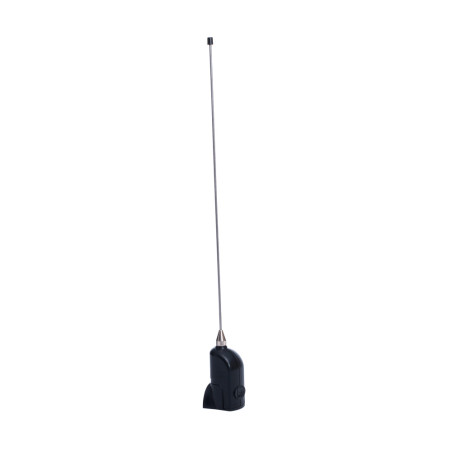

• 1 × Antenne radio CAME TOP A433N

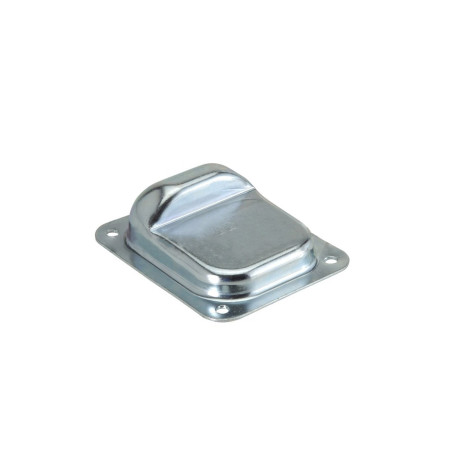

• 1 × Kit de fixations pour l’installation des moteurs

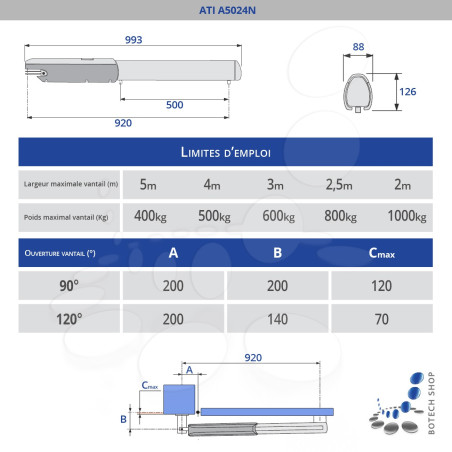

Caractéristiques techniques principales :

Informations de base
Alimentation moteur	24 V DC
Largeur maximale du vantail	5 m
Poids maximal par vantail	1000 kg (pour 2 m de long)
Type de moteur	Électromécanique irréversible
Dimensions du vérin (D)	6 cm
Données techniques du moteur
Alimentation	230 / 24 V
Absorption	Max. 10 A
Puissance	120 W
Utilisation	Intensive
Poussée	4000 N
Protection thermique	150 °C
Temps d’ouverture à 90°	Réglable
Angle d’ouverture maximal	120°
Indice de protection	IP44
Température de fonctionnement	–20 à +55 °C
Fins de course ouverture / fermeture	Oui
Encodeur	Non
Fonctions de l’armoire de commande ZLX24MA
Détection d’obstacle (capteur ampérométrique)	Oui
Deuxième ligne de photocellules	Oui
Fonction d’ouverture piétonne	Oui
Connexion serrure électrique	Oui
Réglage du temps de fonctionnement	Oui
Ralentissement en ouverture / fermeture	Oui
Pré-clignotement du feu	Oui
Fermeture automatique	Oui
Soft-start / Soft-stop	Oui / Oui

Le CAME ATI A5024N Kit M représente une motorisation 24 V complète, fiable et performante pour les portails à deux battants jusqu’à 5 mètres. Une solution idéale pour les installations intensives où puissance et sécurité vont de pair.



Grâce à l’alimentation 24 V l’automatisme ATI est parfait pour un usage intensif.





La carte LB180 qui active les batteries de secours (12 V 1,2 Ah x 2) au cas d’une panne d’éléctricité peut être branchée au motoréducteur ATI 24 V.





Dans le cas d’une panne d’éléctricité l’automatisme peut être débloqué avec une clé triangulaire et le portail peut être ouvert manuellement.





Tous les opérateurs ATI possèdent des fins de course intégrées pour l’ouverture et pour la fermeture qui permettent de régler la position dans laquelle le portail doit s’arrêter.





Le mécanisme de déblocage H3000 permet de débloquer le moteur ATI de l’extérieur de la propriété. Dans le kit vous trouverez un boîtier en aluminium et 5 m du câble.
