CAME ATI A5000A – Kit de motorisation à vérin pour portail battant – Kit L

Le CAME ATI A5000A est un moteur électromécanique à vérin conçu pour automatiser les portails battants résidentiels de grandes dimensions. Fonctionnant en 230 V, il permet de motoriser des vantaux jusqu’à 5 mètres de longueur ou 1000 kg (pour 2 mètres de long). Sa conception irréversible maintient le portail solidement verrouillé sans serrure additionnelle, assurant sécurité et stabilité dans le temps.

Le corps du vérin est réalisé en aluminium moulé sous pression et recouvert d’une peinture protectrice qui garantit une excellente résistance aux intempéries et à la corrosion. Son design élégant et sa finition grise permettent une intégration harmonieuse dans tout type d’environnement, même décoratif. Les fins de course mécaniques à micro-interrupteurs assurent un réglage précis de la position d’ouverture et de fermeture, tandis qu’un système de déverrouillage manuel offre un accès en cas de coupure de courant.

Le coffret de commande ZA3P permet une programmation complète du système : réglage de la force, du temps de manœuvre, fermeture automatique, pré-clignotement du feu et ouverture piétonne. Le Kit L comprend tous les éléments nécessaires à une installation complète et fiable. Simple à configurer et robuste, il constitue une solution idéale pour automatiser un portail à un battant de grandes dimensions avec toute la qualité CAME.

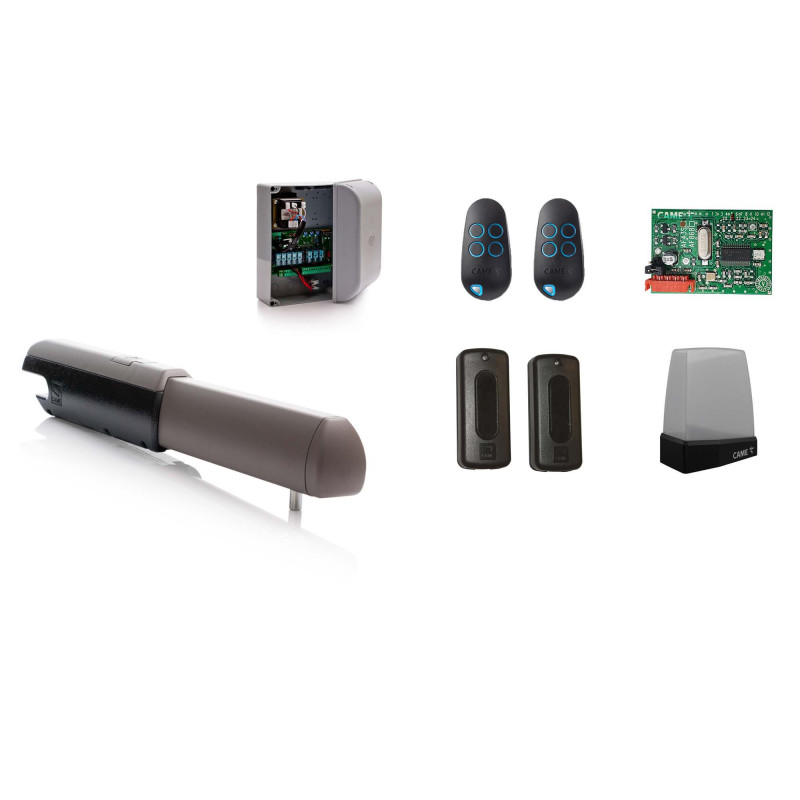

Le kit contient :

• 1 × Moteur CAME ATI A5000A

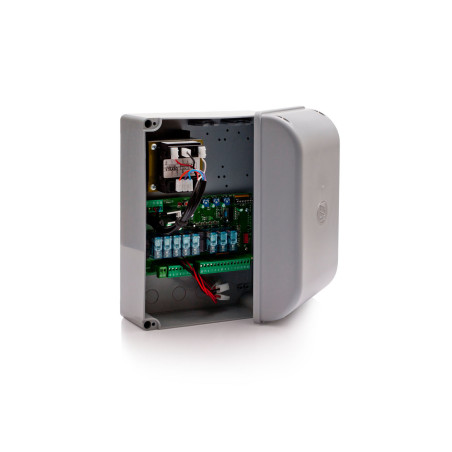

• 1 × Armoire de commande CAME ZA3P
• 1 × Carte radio CAME AF43S

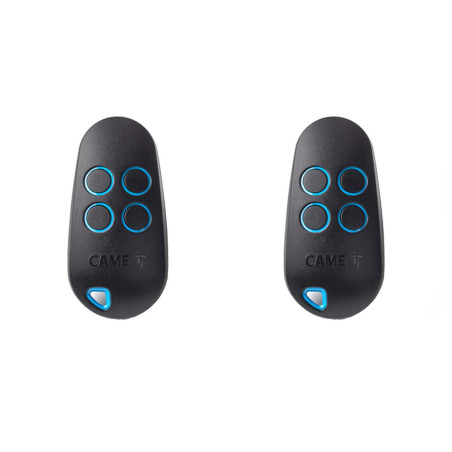

• 2 × Télécommandes CAME TOP44RBN

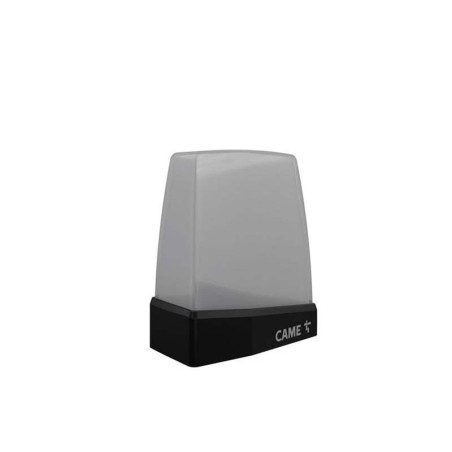

• 1 × Clignotant CAME KRX avec antenne intégrée

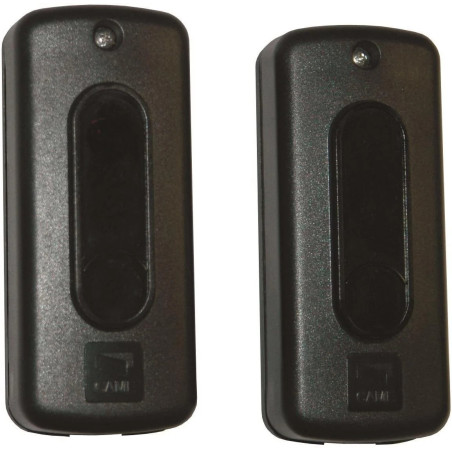

• 1 × Jeu de photocellules CAME DIR10
• 1 × Kit de fixations pour l’installation du moteur

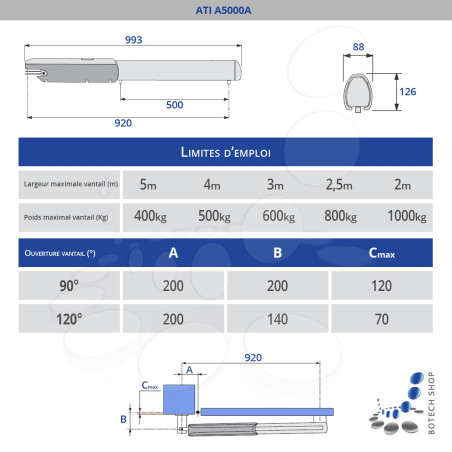

Caractéristiques techniques principales :

Informations de base
Alimentation moteur	230 V
Largeur maximale du vantail	5 m
Poids maximal par vantail	1000 kg (pour 2 m de long)
Type de moteur	Électromécanique irréversible
Dimensions du vérin (D)	6 cm
Données techniques du moteur
Alimentation	230 V
Absorption	1,2 A
Puissance	150 W
Taux d’intermittence	50 %
Poussée	3000 N
Protection thermique	150 °C
Temps d’ouverture à 90°	19 s
Angle d’ouverture maximal	120°
Indice de protection	IP44
Température de fonctionnement	-20 à +55 °C
Fins de course ouverture / fermeture	Oui
Encodeur	Non
Fonctions de l’armoire de commande ZA3P
Deuxième ligne de photocellules	Oui
Fonction d’ouverture piétonne	Oui
Connexion serrure électrique	Oui
Capteur ampérométrique	Non
Réglage du temps de fonctionnement	Oui
Réglage de la force	Oui
Pré-clignotement du feu	Oui
Fermeture automatique	Oui
Soft-start / Soft-stop	Non

Le CAME ATI A5000A Kit L combine puissance, précision et élégance. Grâce à ses composants robustes et à sa simplicité d’installation, il garantit une motorisation fluide, fiable et durable, idéale pour les portails battants de grandes dimensions.



Dans le cas d’une panne d’éléctricité l’automatisme peut être débloqué avec une clé triangulaire et le portail peut être ouvert manuellement.





Tous les opérateurs ATI possèdent des fins de course intégrées pour l’ouverture et pour la fermeture qui permettent de régler la position dans laquelle le portail doit s’arrêter.





Le mécanisme de déblocage H3000 permet de débloquer le moteur ATI de l’extérieur de la propriété. Dans le kit vous trouverez un boîtier en aluminium et 5 m du câble.
