CAME ATI A5024N – Kit de motorisation à vérins 24 V pour portails à un battant – Kit XL

Le CAME ATI A5024N est une motorisation à vérins 24 V hautes performances, conçue pour automatiser les portails battants résidentiels et collectifs de grandes dimensions. Adaptée aux vantaux jusqu’à 5 m de longueur ou 1000 kg (pour 2 m de long), cette solution associe puissance, fiabilité et sécurité avancée. Sa technologie basse tension permet un fonctionnement intensif, silencieux et précis, tout en assurant une protection maximale grâce à la détection d’obstacle ampérométrique intégrée.

Les vérins sont fabriqués en aluminium moulé sous pression et protégés par une peinture anticorrosion résistante aux intempéries. Leur conception électromécanique irréversible maintient le portail fermé sans serrure électrique. Les fins de course mécaniques à micro-interrupteurs assurent un positionnement précis à chaque manœuvre, tandis que la centrale ZLX24MA gère le ralentissement, le démarrage progressif, la fermeture automatique et les réglages de force pour une utilisation fluide et sécurisée.

Le Kit XL comprend deux moteurs, la centrale ZLX24MA, les photocellules DIR10, le clignotant KRX avec antenne intégrée, un contacteur à clé SELD1FDG et trois télécommandes TOP44RBN. C’est la version la plus complète de la gamme ATI 24 V, idéale pour les portails de grande taille nécessitant confort, sécurité et fiabilité à long terme.

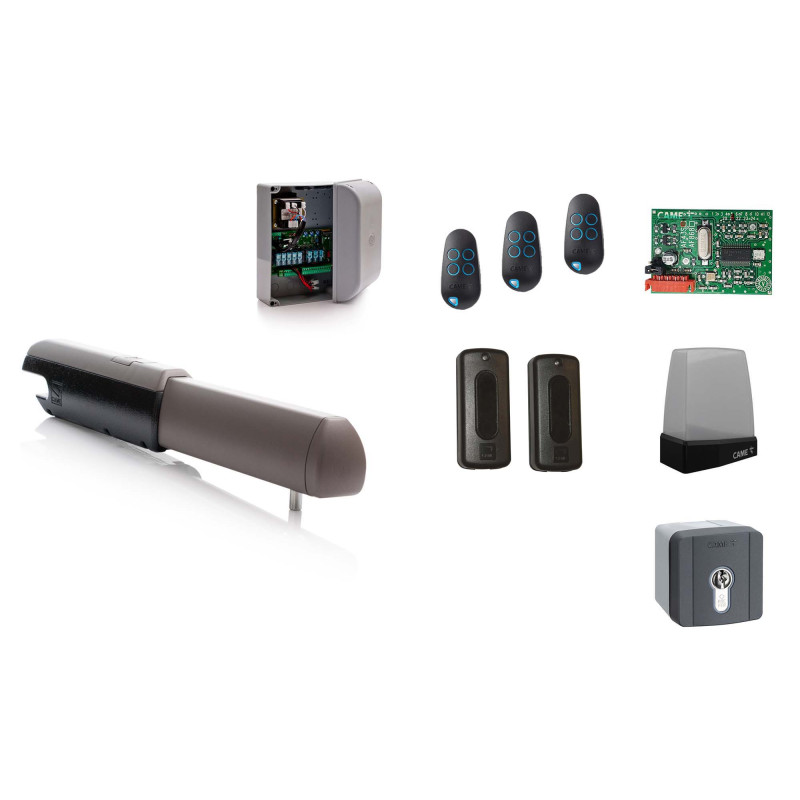

Le kit contient :

• 1 × Moteurs CAME ATI A5024N
• 1 × Armoire de commande CAME ZLX24MA
• 1 × Carte radio CAME AF43S

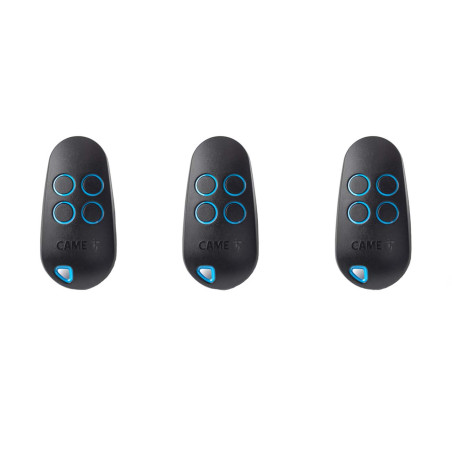

• 3 × Télécommandes CAME TOP44RBN

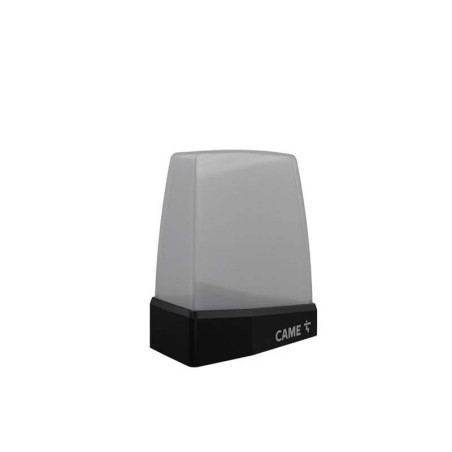

• 1 × Clignotant CAME KRX avec antenne intégrée

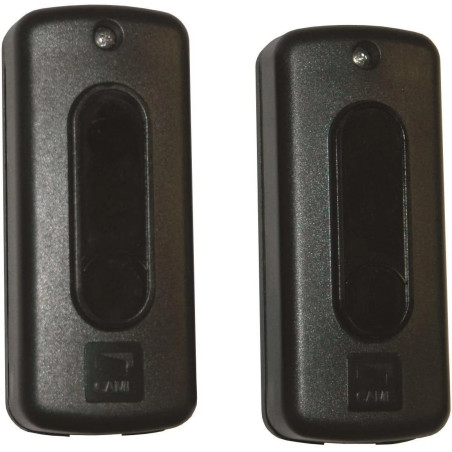

• 1 × Jeu de photocellules CAME DIR10

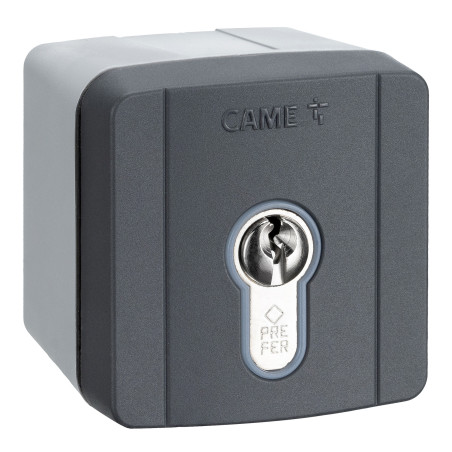

• 1 × Contacteur à clé CAME SELD1FDG
• 1 × Kit de fixations pour l’installation des moteurs

Caractéristiques techniques principales :

Informations de base
Alimentation moteur	24 V DC

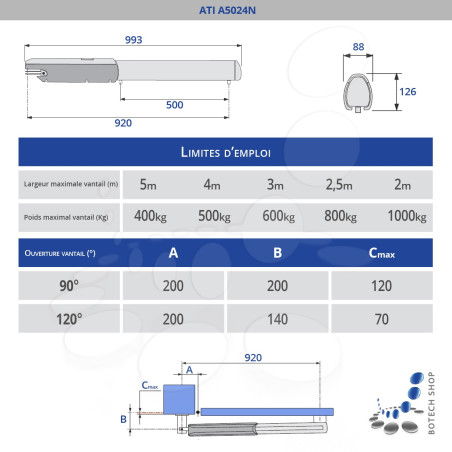

Largeur maximale du vantail	5 m
Poids maximal par vantail	1000 kg (pour 2 m de long)
Type de moteur	Électromécanique irréversible
Dimensions du vérin (D)	6 cm
Données techniques du moteur
Alimentation	230 / 24 V
Absorption	Max. 10 A
Puissance	120 W
Utilisation	Intensive
Poussée	4000 N
Protection thermique	150 °C
Temps d’ouverture à 90°	Réglable
Angle d’ouverture maximal	120°
Indice de protection	IP44
Température de fonctionnement	-20 à +55 °C
Fins de course ouverture / fermeture	Oui
Encodeur	Non
Fonctions de l’armoire de commande ZLX24MA
Détection d’obstacle (capteur ampérométrique)	Oui
Deuxième ligne de photocellules	Oui
Fonction d’ouverture piétonne	Oui
Connexion serrure électrique	Oui
Réglage du temps de fonctionnement	Oui
Ralentissement en ouverture / fermeture	Oui
Pré-clignotement du feu	Oui
Fermeture automatique	Oui
Soft-start / Soft-stop	Oui / Oui

Le CAME ATI A5024N Kit XL est la solution 24 V la plus complète pour motoriser les portails battants lourds ou de grandes dimensions. Fiabilité, puissance et sécurité supérieure signées CAME.

Le CAME ATI A5024N Kit L offre une motorisation 24 V complète pour portails à deux battants de grandes dimensions : puissance, sécurité et performance dans la plus pure tradition CAME.



Grâce à l’alimentation 24 V l’automatisme ATI est parfait pour un usage intensif.





La carte LB180 qui active les batteries de secours (12 V 1,2 Ah x 2) au cas d’une panne d’éléctricité peut être branchée au motoréducteur ATI 24 V.





Dans le cas d’une panne d’éléctricité l’automatisme peut être débloqué avec une clé triangulaire et le portail peut être ouvert manuellement.





DTous les opérateurs ATI possèdent des fins de course intégrées pour l’ouverture et pour la fermeture qui permettent de régler la position dans laquelle le portail doit s’arrêter.





Le mécanisme de déblocage H3000 permet de débloquer le moteur ATI de l’extérieur de la propriété. Dans le kit vous trouverez un boîtier en aluminium et 5 m du câble.
