CAME ATI A5024N – Kit de motorisation à vérins 24 V pour portails à un battant – Kit S

Le CAME ATI A5024N est une motorisation à vérins 24 V conçue pour automatiser les portails battants résidentiels et collectifs de grandes dimensions. Adaptée aux vantaux jusqu’à 5 m de longueur ou 1000 kg (pour 2 m de long), cette motorisation associe puissance, souplesse et sécurité, idéale pour les portails lourds ou exposés à un usage fréquent.

Grâce à la technologie basse tension 24 V, le système assure une utilisation intensive et un contrôle total de la sécurité grâce à la détection d’obstacle ampérométrique intégrée. Les vérins en aluminium moulé sous pression, protégés par une peinture anticorrosion, offrent robustesse et durabilité, tandis que les fins de course mécaniques à micro-interrupteurs intégrés garantissent un positionnement précis et fluide.

Compatible avec le coffret de commande ZLX24MA, la motorisation ATI A5024N permet un réglage précis de la force, du temps d’ouverture, de la fermeture automatique et du ralentissement en fin de course. Le Kit S comprend deux moteurs, la centrale ZLX24MA, une carte radio AF43S et une télécommande TOP44RBN – la base parfaite pour une installation personnalisée et évolutive.

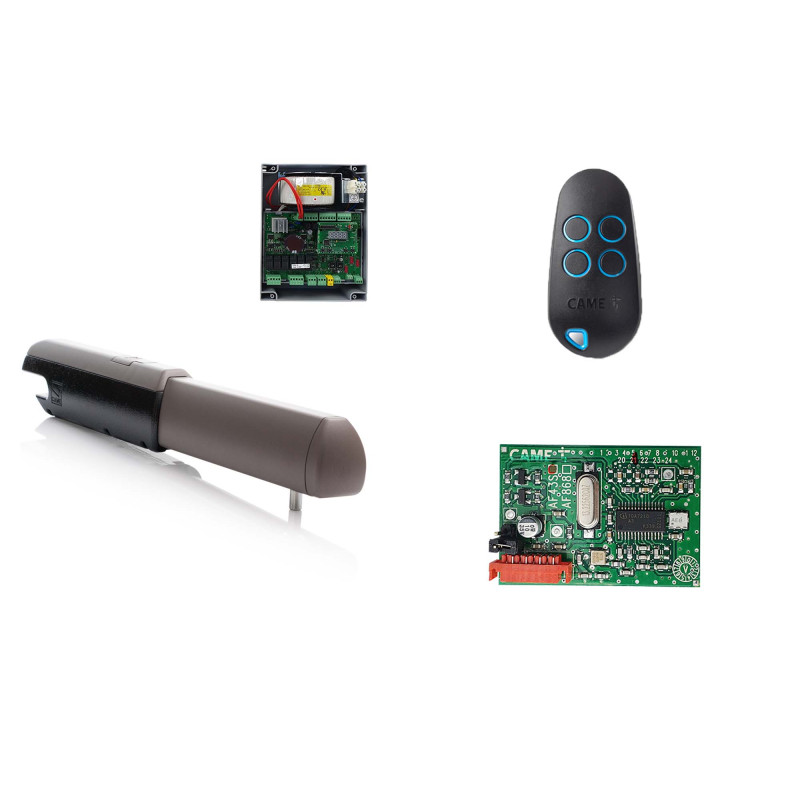

Le kit contient :

• 1 × Moteurs CAME ATI A5024N

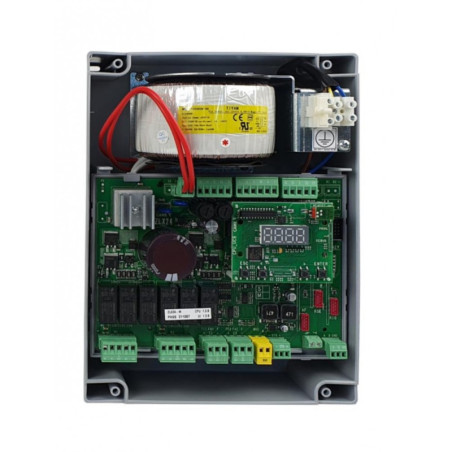

• 1 × Armoire de commande CAME ZLX24MA
• 1 × Carte radio CAME AF43S

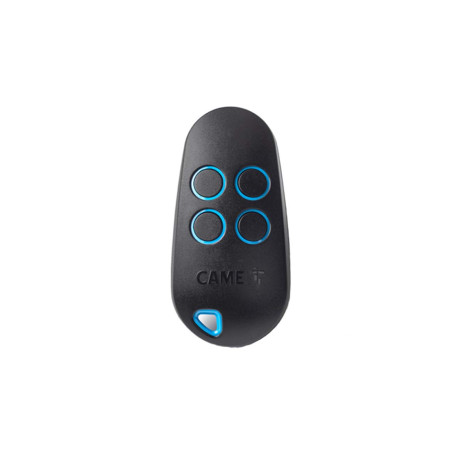

• 1 × Télécommande CAME TOP44RBN
• 1 × Kit de fixations pour l’installation des moteurs

Caractéristiques techniques principales :

Informations de base
Alimentation moteur	24 V DC
Largeur maximale du vantail	5 m
Poids maximal par vantail	1000 kg (pour 2 m de long)
Type de moteur	Électromécanique irréversible
Dimensions du vérin (D)	6 cm
Données techniques du moteur
Alimentation	230 / 24 V
Absorption	Max. 10 A
Puissance	120 W
Utilisation	Intensive
Poussée	4000 N
Protection thermique	150 °C
Temps d’ouverture à 90°	Réglable
Angle d’ouverture maximal	120°
Indice de protection	IP44
Température de fonctionnement	-20 à +55 °C
Fins de course ouverture / fermeture	Oui
Encodeur	Non
Fonctions de l’armoire de commande ZLX24MA
Détection d’obstacle (capteur ampérométrique)	Oui
Deuxième ligne de photocellules	Oui
Fonction d’ouverture piétonne	Oui
Connexion serrure électrique	Oui
Réglage du temps de fonctionnement	Oui
Ralentissement en ouverture / fermeture	Oui
Pré-clignotement du feu	Oui
Fermeture automatique	Oui
Soft-start / Soft-stop	Oui / Oui

Le CAME ATI A5024N Kit S est la solution 24 V idéale pour motoriser les portails battants de grandes dimensions. Il offre puissance, sécurité et souplesse de fonctionnement, avec gestion intelligente via la centrale ZLX24MA.



Grâce à l’alimentation 24 V l’automatisme ATI est parfait pour un usage intensif.





La carte LB180 qui active les batteries de secours (12 V 1,2 Ah x 2) au cas d’une panne d’éléctricité peut être branchée au motoréducteur ATI 24 V.





Dans le cas d’une panne d’éléctricité l’automatisme peut être débloqué avec une clé triangulaire et le portail peut être ouvert manuellement.





Tous les opérateurs ATI possèdent des fins de course intégrées pour l’ouverture et pour la fermeture qui permettent de régler la position dans laquelle le portail doit s’arrêter.





Le mécanisme de déblocage H3000 permet de débloquer le moteur ATI de l’extérieur de la propriété. Dans le kit vous trouverez un boîtier en aluminium et 5 m du câble.
