Moteur pour portail battant CAME ATI A3024N

CAME ATI A3024N est un moteur à vérin conçu pour automatiser des portails battants domestiques et communautaires. C'est une solution idéale pour des portails avec des vantaux jusqu'à 3 mètres de large (400 kg) ou 800 kg de poids(2 mètres de large). Le moteur fonctionne en 24V ce qui garantit un fonctionnement rapide, fiable et en sécurité. ATI A3024N est conçu pour un service intensif par exemple sur des portails de colonie d'habitation.

L'alimentation 24V permet d'équiper le portail avec des batteries de secours. ATI A3024N possède un système de détection d'obstacles qui augmente la sécurité d'utilisation. La vitesse du moteur peut être précisément réglé ainsi que le ralentissement pendant le démarrage et l'arrêt. ATI possède des micros-interrupteurs qui garantissent un fonctionnement précis des battants.

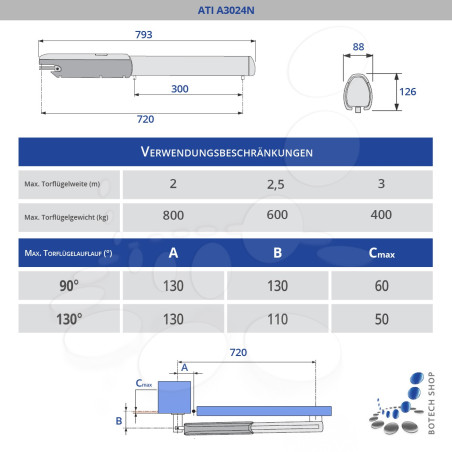

Le moteur est conçu pour l'installation sur des poteaux étroits ou la dimension D ne dépasse pas 6 centimètres. Grâce au capot esthétique le moteur se présente bien sûr chaque type de portail. Le boitier du vérin est fabrique en aluminium moulu sous pression et recouvert avec une peinture anticorrosive.

Caractéristiques techniques :

• Pour des battants jusqu'à 3 mètres de large (400 kg).
• Pour des battants jusqu'à 800 kg de poids (2 mètres de long).
• Le moteur est irréversible et possède un système de déverrouillage.
• Ouverture du portail jusqu'à 120°.
• Un réglage très précis grâce à des micro-interrupteurs intégrés.
• Fins de courses pour ouverture et fermeture.
• Intermittence de travail de 50%.

Armoire de commande ZLJ24 :

• Ouverture d'un seul vantail
• Passage piéton.
• Ouverture/Fermeture.
• Fonctionnement Pas-a-Pas.
• Action maintenue (avec bouton poussoir).
• Retard d'ouverture/fermeture.
• Détection ampérométrique des obstacles.
• Détection de la présence des obstacles.

Les modalités de commande possibles à configurer :

• Réglage de durée de fonctionnement.
• Coup de bélier.
• Durée de fermeture automatique.
• Vitesse de ralentissement.
• Vitesse de marche.
• Autodiagnostique des dispositifs de sécurité.
• Pre-clignotement du gyrophare.

Apres la détection d’un obstacle, les photocellules peuvent effectuer :

• Réouverture pendant fermeture.
• Ré-fermeture pendant ouverture.
• Arrêt total.
• Arrêt partiel.

Grâce à l’alimentation 24 V l’automatisme ATI est parfait pour un usage intensif.

La carte LB180 qui active les batteries de secours (12 V 1,2 Ah x 2) au cas d’une panne d’éléctricité peut être branchée au motoréducteur ATI 24 V.

Dans le cas d’une panne d’éléctricité l’automatisme peut être débloqué avec une clé triangulaire et le portail peut être ouvert manuellement.

Tous les opérateurs ATI possèdent des fins de course intégrées pour l’ouverture et pour la fermeture qui permettent de régler la position dans laquelle le portail doit s’arrêter.

Le mécanisme de déblocage H3000 permet de débloquer le moteur ATI de l’extérieur de la propriété. Dans le kit vous trouverez un boîtier en aluminium et 5 m du câble.
