CAME ATI A3000A – Kit de motorisation à vérin pour deux battants – Kit M

La motorisation CAME ATI A3000A est un système électromécanique à vérin conçu pour automatiser les portails battants résidentiels. Fonctionnant en 230 V, elle offre une solution fiable et puissante pour des vantaux jusqu’à 3 mètres de large et 400 kg chacun (ou 800 kg pour 2 mètres de long). Sa conception irréversible assure un verrouillage sécurisé du portail sans serrure supplémentaire, garantissant confort et sécurité au quotidien.

Le vérin A3000A est doté d’un boîtier robuste en aluminium moulé sous pression, recouvert d’une peinture protectrice résistant aux intempéries. Son design sobre et élégant s’intègre parfaitement à tout type d’installation, y compris sur des portails décoratifs où l’esthétique est primordiale. Les fins de course mécaniques à micro-interrupteurs intégrés permettent un réglage précis des positions d’ouverture et de fermeture, tandis qu’un dispositif de déverrouillage manuel assure l’accès en cas de coupure de courant.

Le coffret de commande ZA3P permet un réglage précis de la force, des temps d’ouverture et de fermeture, la gestion de la fermeture automatique, du pré-clignotement du feu et de l’ouverture piétonne. Grâce à son équilibre entre puissance, fiabilité et simplicité d’installation, le CAME ATI A3000A Kit M constitue une solution complète et performante pour les portails à deux battants résidentiels.

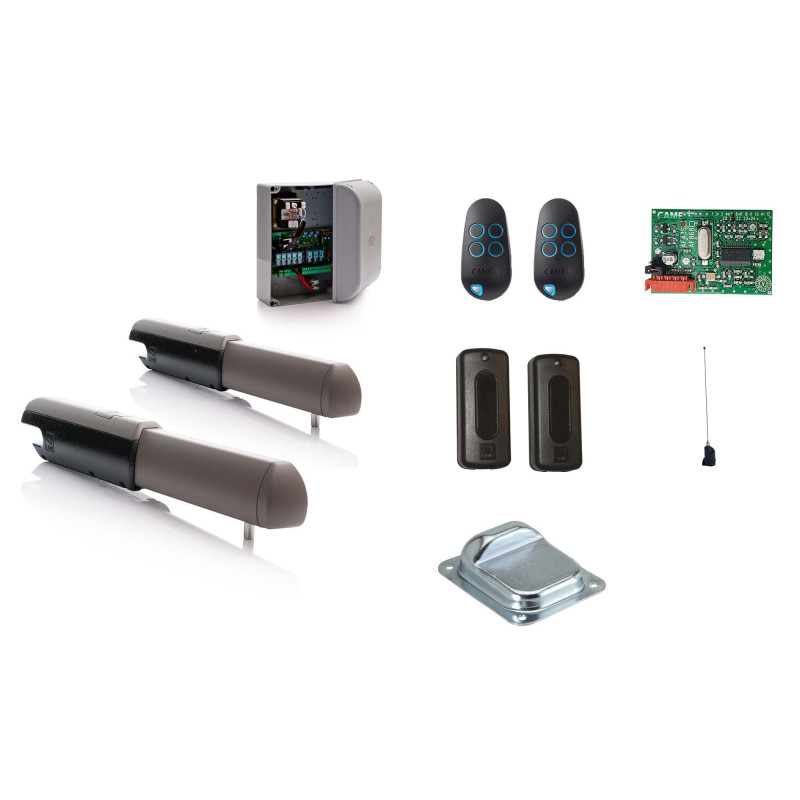

Le kit contient :

• 2 × Moteurs CAME ATI A3000A

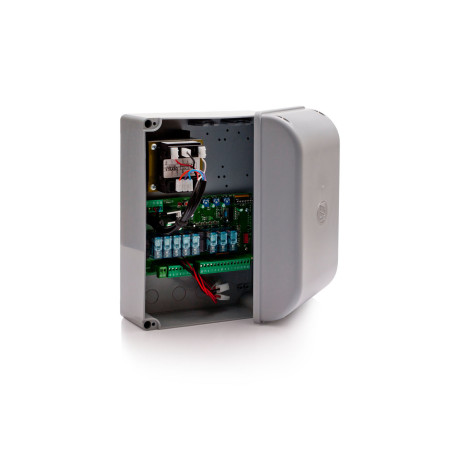

• 1 × Armoire de commande CAME ZA3P
• 1 × Carte radio CAME AF43S

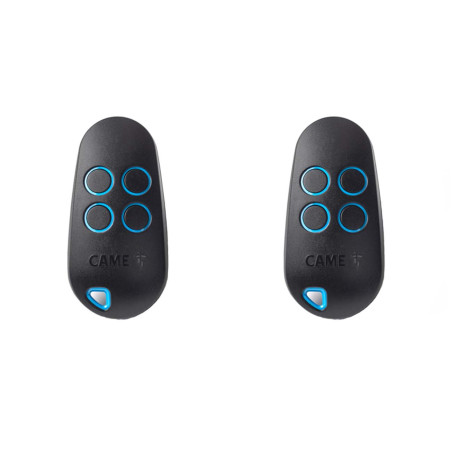

• 2 × Télécommandes CAME TOP44RBN

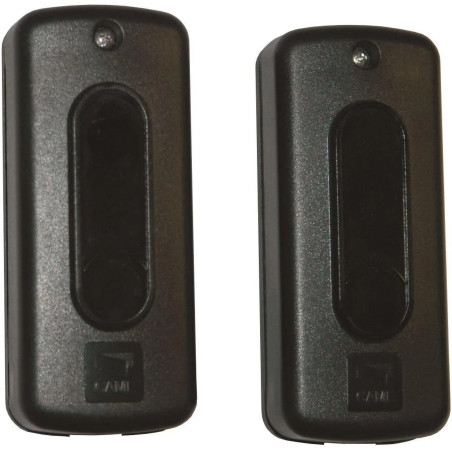

• 1 × Jeu de photocellules CAME DIR10

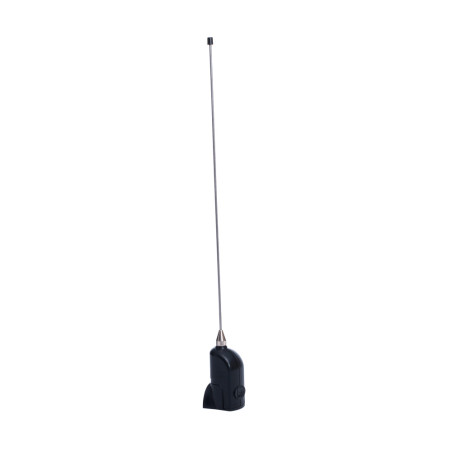

• 1 × Antenne radio CAME TOP A433N
• 1 × Kit de fixations pour l’installation du moteur

Caractéristiques techniques principales :

Informations de base
Alimentation moteur	230 V
Largeur maximale du vantail	3 m
Poids maximal par vantail	400 kg
Type de moteur	Électromécanique irréversible

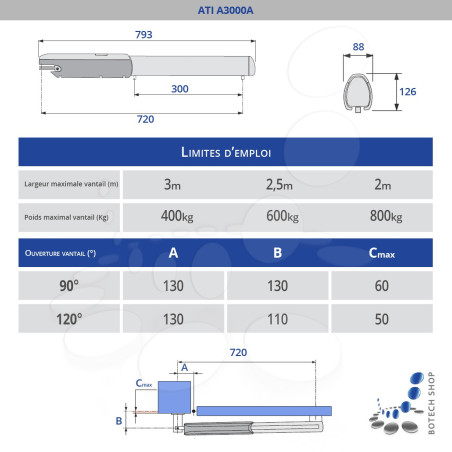

Dimensions du vérin (D)	6 cm
Données techniques du moteur
Alimentation	230 V
Absorption	1,2 A
Puissance	150 W
Taux d’intermittence	50 %
Poussée	3000 N
Protection thermique	150 °C
Temps d’ouverture à 90°	19 s
Angle d’ouverture maximal	120°
Indice de protection	IP44
Température de fonctionnement	-20 à +55 °C
Fins de course ouverture / fermeture	Oui
Encodeur	Non
Fonctions de l’armoire de commande ZA3P
Deuxième ligne de photocellules	Oui
Fonction d’ouverture piétonne	Oui
Connexion serrure électrique	Oui
Capteur ampérométrique	Non
Réglage du temps de fonctionnement	Oui
Réglage de la force	Oui
Pré-clignotement du feu	Oui
Fermeture automatique	Oui
Soft-start / Soft-stop	Non





Dans le cas d’une panne d’éléctricité l’automatisme peut être débloqué avec une clé triangulaire et le portail peut être ouvert manuellement.





Tous les opérateurs ATI possèdent des fins de course intégrées pour l’ouverture et pour la fermeture qui permettent de régler la position dans laquelle le portail doit s’arrêter.

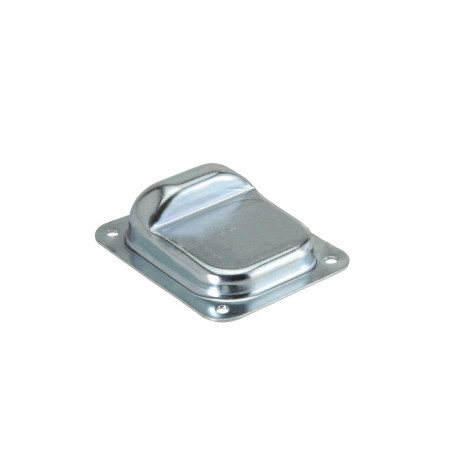

Le mécanisme de déblocage H3000 permet de débloquer le moteur ATI de l’extérieur de la propriété. Dans le kit vous trouverez un boîtier en aluminium et 5 m du câble.
