CAME ATI A3024N – Kit de motorisation à vérin 24 V pour portail à un battant – Kit XL

Le CAME ATI A3024N est une motorisation électromécanique à vérin basse tension 24 V, idéale pour automatiser les portails battants résidentiels et collectifs. Adapté aux vantaux jusqu’à 3 m de longueur ou 800 kg (pour 2 m de long), il garantit un mouvement fluide, silencieux et sécurisé, même en cas d’usage intensif. Sa conception irréversible maintient le portail solidement verrouillé, tout en assurant une manœuvre manuelle simple en cas de coupure de courant.

Construit en aluminium moulé sous pression et recouvert d’une peinture protectrice de haute résistance, le vérin A3024N offre une durabilité et une précision remarquables. Le système de détection d’obstacle ampérométrique, associé au coffret de commande ZLX24MA, assure un fonctionnement sûr et intelligent. Ce coffret permet également le ralentissement en fin de course, le démarrage progressif (soft-start), la fermeture automatique et la gestion de l’ouverture piétonne.

Le Kit XL inclut tous les éléments nécessaires pour une motorisation complète et haut de gamme : moteur A3024N, coffret ZLX24MA, lampe KRX avec antenne intégrée, photocellules DIR10, contacteur à clé SELD1FDG et trois télécommandes TOP44RBN. Ce kit représente la solution la plus complète de la gamme, alliant sécurité, confort et design élégant pour les portails à un battant.

Le kit contient :

• 1 × Moteur CAME ATI A3024N

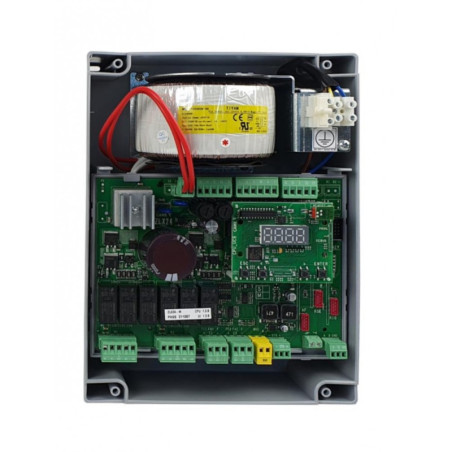

• 1 × Armoire de commande CAME ZLX24MA
• 1 × Carte radio CAME AF43S

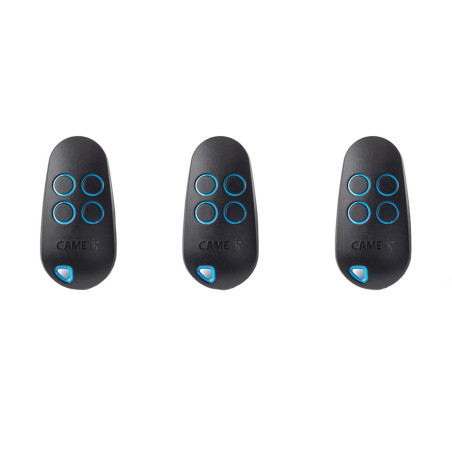

• 3 × Télécommandes CAME TOP44RBN

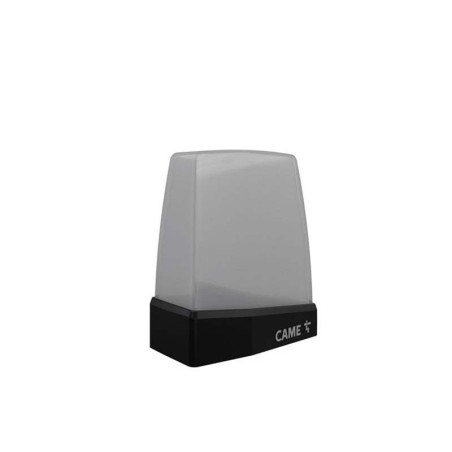

• 1 × Clignotant CAME KRX avec antenne intégrée

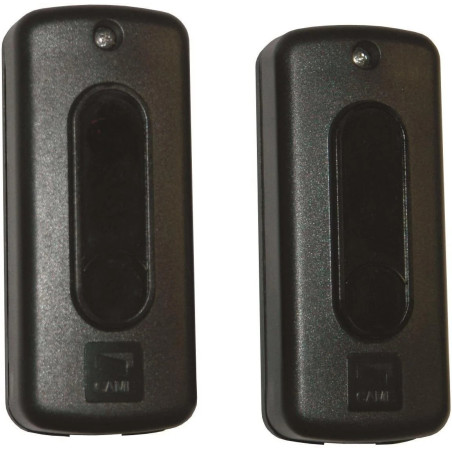

• 1 × Jeu de photocellules CAME DIR10

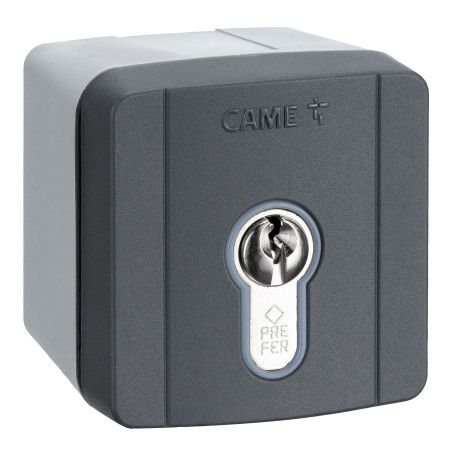

• 1 × Contacteur à clé CAME SELD1FDG
• 1 × Kit de fixations pour l’installation du moteur

Caractéristiques techniques principales :

Informations de base
Alimentation moteur	24 V DC
Largeur maximale du vantail	3 m
Poids maximal par vantail	800 kg (pour 2 m de long)
Type de moteur	Électromécanique irréversible

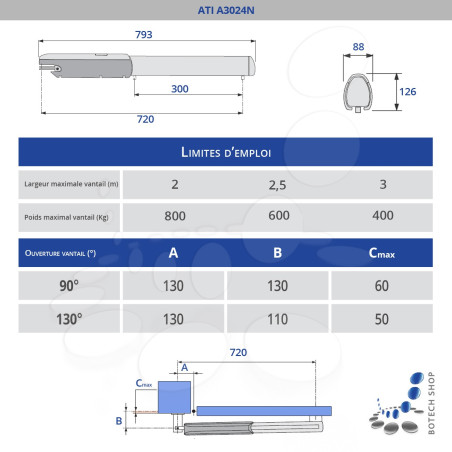

Dimensions du vérin (D)	6 cm
Données techniques du moteur
Alimentation	230 / 24 V
Absorption	Max. 10 A
Puissance	120 W
Utilisation	Intensive
Poussée	3000 N
Protection thermique	150 °C
Temps d’ouverture à 90°	Réglable
Angle d’ouverture maximal	120°
Indice de protection	IP44
Température de fonctionnement	-20 à +55 °C
Fins de course ouverture / fermeture	Oui
Encodeur	Non
Fonctions de l’armoire de commande ZLX24MA
Détection d’obstacle (capteur ampérométrique)	Oui
Deuxième ligne de photocellules	Oui
Fonction d’ouverture piétonne	Oui
Connexion serrure électrique	Oui
Réglage du temps de fonctionnement	Oui
Ralentissement en ouverture / fermeture	Oui
Pré-clignotement du feu	Oui
Fermeture automatique	Oui
Soft-start / Soft-stop	Oui / Oui

Le CAME ATI A3024N Kit XL représente la motorisation 24 V la plus complète de la gamme ATI : sécurité maximale, performance intensive et confort d’utilisation optimal pour les portails à un battant.



Grâce à l’alimentation 24 V l’automatisme ATI est parfait pour un usage intensif.





La carte LB180 qui active les batteries de secours (12 V 1,2 Ah x 2) au cas d’une panne d’éléctricité peut être branchée au motoréducteur ATI 24 V.





Dans le cas d’une panne d’éléctricité l’automatisme peut être débloqué avec une clé triangulaire et le portail peut être ouvert manuellement.





Tous les opérateurs ATI possèdent des fins de course intégrées pour l’ouverture et pour la fermeture qui permettent de régler la position dans laquelle le portail doit s’arrêter.





Le mécanisme de déblocage H3000 permet de débloquer le moteur ATI de l’extérieur de la propriété. Dans le kit vous trouverez un boîtier en aluminium et 5 m du câble.
