CAME ATI A5000A – Kit de motorisation à vérin pour portail battant – Kit S

La motorisation CAME ATI A5000A est un vérin électromécanique puissant et fiable, conçu pour l’automatisation des portails battants résidentiels. Fonctionnant en 230 V, il est adapté aux vantaux jusqu’à 5 mètres de longueur et 1000 kg de poids. Grâce à sa conception irréversible, le portail reste solidement verrouillé sans serrure additionnelle, garantissant sécurité et stabilité à chaque manœuvre.

Le boîtier du vérin est réalisé en aluminium moulé sous pression et recouvert d’une peinture protectrice résistante aux intempéries. Cette structure robuste, associée à un design sobre et élégant, permet une intégration harmonieuse sur tous types de portails, y compris décoratifs. Les fins de course mécaniques à micro-interrupteurs intégrés assurent un réglage précis des positions d’ouverture et de fermeture, tandis qu’un système de déverrouillage manuel offre un accès simple en cas de coupure de courant.

Le coffret de commande ZA3P fournit une gestion intelligente du système : réglage de la force et du temps de fonctionnement, fermeture automatique, pré-clignotement du feu et fonction d’ouverture piétonne. Compact et fonctionnel, le Kit S comprend les éléments essentiels pour une installation fiable et personnalisable. Il constitue une solution économique et performante pour automatiser un portail à un battant avec la qualité et la durabilité signées CAME.

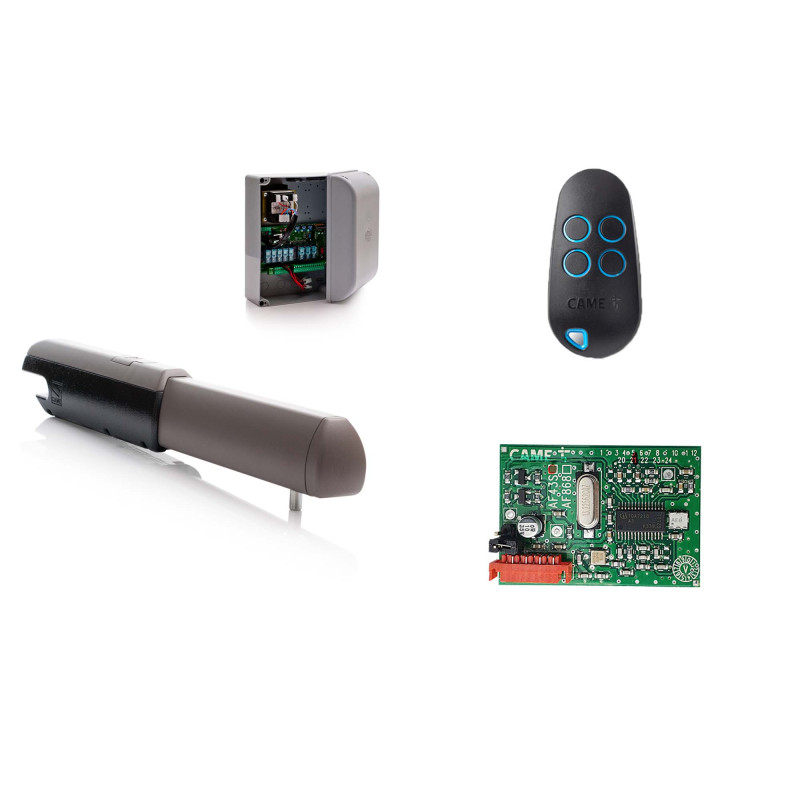

Le kit contient :

• 1 × Moteur CAME ATI A5000A
• 1 × Armoire de commande CAME ZA3P
• 1 × Carte radio CAME AF43S

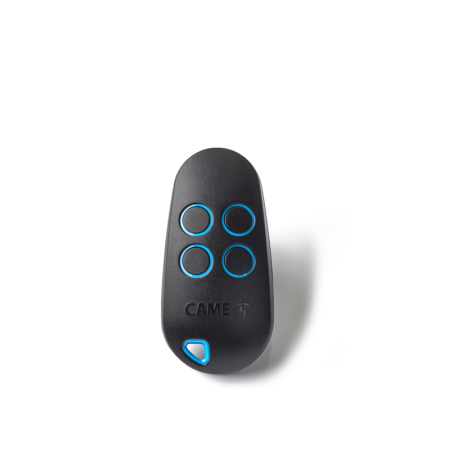

• 1 × Télécommande CAME TOP44RBN
• 1 × Kit de fixations pour l’installation du moteur

Le CAME ATI A5000A Kit S associe puissance, robustesse et simplicité. Il représente une solution fiable et durable pour automatiser efficacement les portails battants de grande dimension, tout en offrant sécurité, confort et élégance.

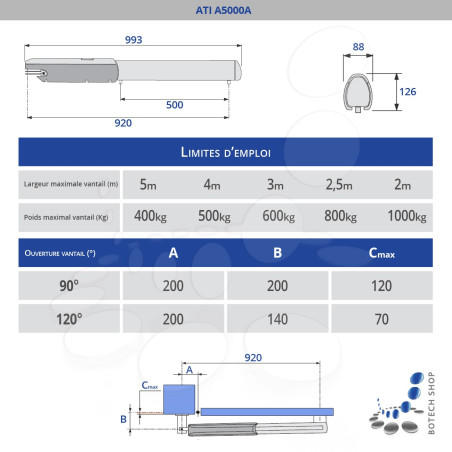

Caractéristiques techniques principales :

Informations de base
Alimentation moteur	230 V
Largeur maximale du vantail	5 m
Poids maximal par vantail	1000 kg
Type de moteur	Électromécanique irréversible
Dimensions du vérin (D)	6 cm
Données techniques du moteur
Alimentation	230 V
Absorption	1,2 A
Puissance	150 W
Taux d’intermittence	50 %
Poussée	3000 N
Protection thermique	150 °C
Temps d’ouverture à 90°	19 s
Angle d’ouverture maximal	120°
Indice de protection	IP44
Température de fonctionnement	-20 à +55 °C
Fins de course ouverture / fermeture	Oui
Encodeur	Non
Fonctions de l’armoire de commande ZA3P
Deuxième ligne de photocellules	Oui
Fonction d’ouverture piétonne	Oui
Connexion serrure électrique	Oui
Capteur ampérométrique	Non
Réglage du temps de fonctionnement	Oui
Réglage de la force	Oui
Pré-clignotement du feu	Oui
Fermeture automatique	Oui
Soft-start / Soft-stop	Non



Dans le cas d’une panne d’éléctricité l’automatisme peut être débloqué avec une clé triangulaire et le portail peut être ouvert manuellement.





Tous les opérateurs ATI possèdent des fins de course intégrées pour l’ouverture et pour la fermeture qui permettent de régler la position dans laquelle le portail doit s’arrêter.





Le mécanisme de déblocage H3000 permet de débloquer le moteur ATI de l’extérieur de la propriété. Dans le kit vous trouverez un boîtier en aluminium et 5 m du câble.
