CAME ATI A5024N – Kit de motorisation à vérins 24 V pour portails à deux battants – Kit XL

Le CAME ATI A5024N est une motorisation à vérins 24 V hautes performances conçue pour les portails battants résidentiels ou collectifs. Adaptée aux vantaux jusqu’à 5 m de longueur ou 1000 kg (pour 2 m de long), elle associe puissance, fiabilité et sécurité. Grâce à la technologie basse tension 24 V, ce système garantit un fonctionnement intensif, précis et silencieux, même dans les conditions d’utilisation les plus exigeantes.

Les vérins A5024N, réalisés en aluminium moulé sous pression et protégés par une peinture anticorrosion, offrent robustesse et durabilité. Les fins de course à micro-interrupteurs intégrés assurent une précision parfaite à chaque manœuvre. La centrale ZLX24MA contrôle le ralentissement, le démarrage progressif, la détection d’obstacle ampérométrique et la fermeture automatique, assurant ainsi un niveau de sécurité supérieur pour les utilisateurs.

Le Kit XL inclut deux moteurs, la centrale ZLX24MA, la carte radio AF43S, trois télécommandes TOP44RBN, le clignotant KRX avec antenne intégrée, les photocellules DIR10 et le contacteur à clé SELD1FDG. Ce kit représente la solution la plus complète de la gamme ATI 24 V – puissance, confort et sécurité réunis pour les portails à deux battants de grande taille.

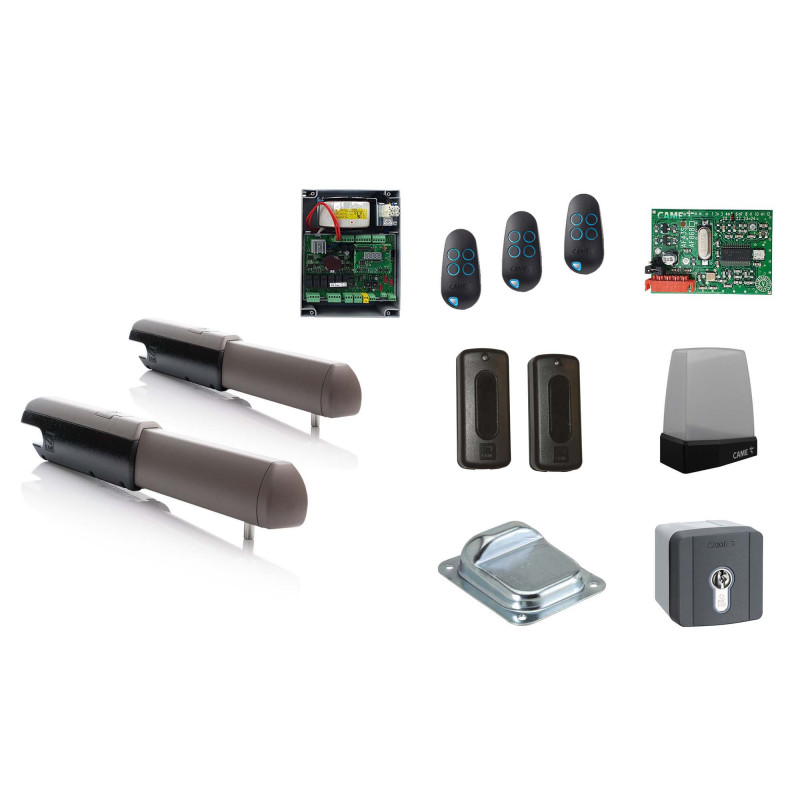

Le kit contient :

• 2 × Moteurs CAME ATI A5024N

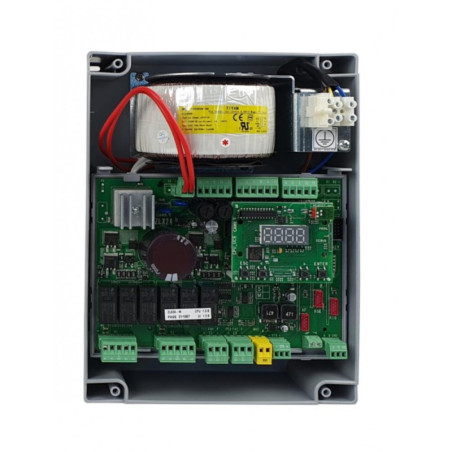

• 1 × Armoire de commande CAME ZLX24MA
• 1 × Carte radio CAME AF43S

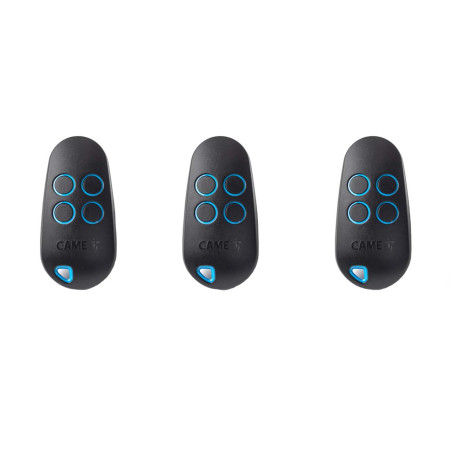

• 3 × Télécommandes CAME TOP44RBN

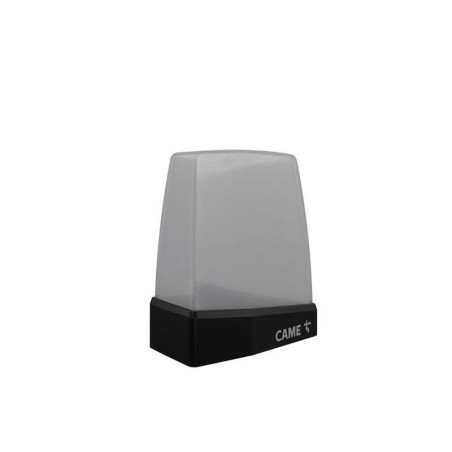

• 1 × Clignotant CAME KRX avec antenne intégrée

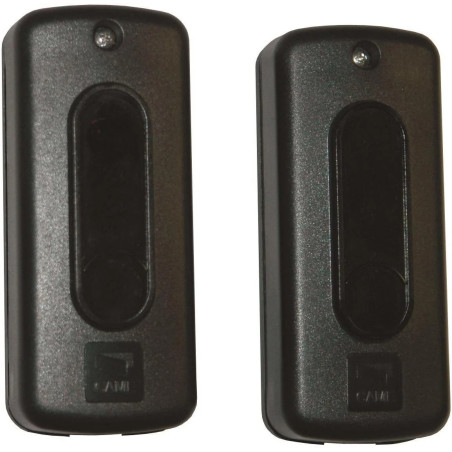

• 1 × Jeu de photocellules CAME DIR10

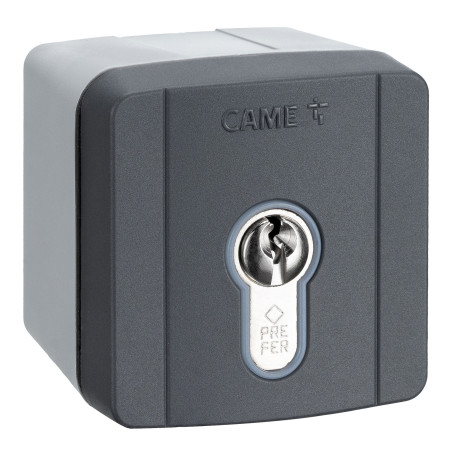

• 1 × Contacteur à clé CAME SELD1FDG

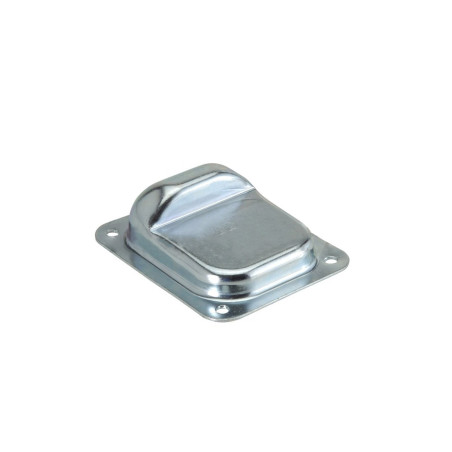

• 1 × Kit de fixations pour l’installation des moteurs

Caractéristiques techniques principales :

Informations de base
Alimentation moteur	24 V DC

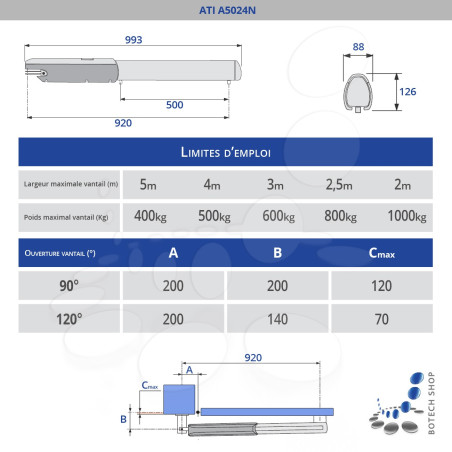

Largeur maximale du vantail	5 m
Poids maximal par vantail	1000 kg (pour 2 m de long)
Type de moteur	Électromécanique irréversible
Dimensions du vérin (D)	6 cm
Données techniques du moteur
Alimentation	230 / 24 V
Absorption	Max. 10 A
Puissance	120 W
Utilisation	Intensive
Poussée	4000 N
Protection thermique	150 °C
Temps d’ouverture à 90°	Réglable
Angle d’ouverture maximal	120°
Indice de protection	IP44
Température de fonctionnement	–20 à +55 °C
Fins de course ouverture / fermeture	Oui
Encodeur	Non
Fonctions de l’armoire de commande ZLX24MA
Détection d’obstacle (capteur ampérométrique)	Oui
Deuxième ligne de photocellules	Oui
Fonction d’ouverture piétonne	Oui
Connexion serrure électrique	Oui
Réglage du temps de fonctionnement	Oui
Ralentissement en ouverture / fermeture	Oui
Pré-clignotement du feu	Oui
Fermeture automatique	Oui
Soft-start / Soft-stop	Oui / Oui

Le CAME ATI A5024N Kit XL offre une motorisation 24 V complète, puissante et ultra-sécurisée pour les portails à deux battants. Idéal pour les grandes installations où confort, performance et fiabilité sont essentiels.



Grâce à l’alimentation 24 V l’automatisme ATI est parfait pour un usage intensif.





La carte LB180 qui active les batteries de secours (12 V 1,2 Ah x 2) au cas d’une panne d’éléctricité peut être branchée au motoréducteur ATI 24 V.





Dans le cas d’une panne d’éléctricité l’automatisme peut être débloqué avec une clé triangulaire et le portail peut être ouvert manuellement.





Tous les opérateurs ATI possèdent des fins de course intégrées pour l’ouverture et pour la fermeture qui permettent de régler la position dans laquelle le portail doit s’arrêter.





Le mécanisme de déblocage H3000 permet de débloquer le moteur ATI de l’extérieur de la propriété. Dans le kit vous trouverez un boîtier en aluminium et 5 m du câble.
