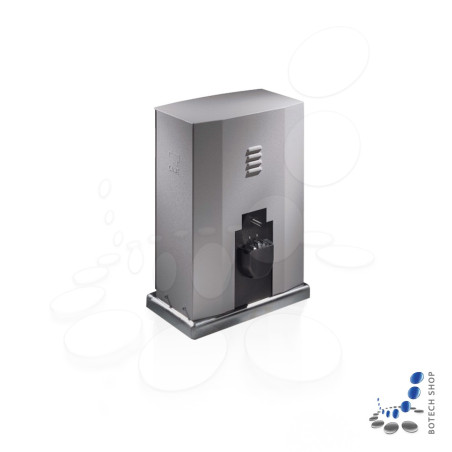

CAME BY 3500T est un moteur (400V - 3 phases) qui peut automatiser les portails coulissants larges de 23 m. Le poids maximal est de 3500 kg. Il est conçu pour les environnements multi-utilisateurs et industriels.
Le kit XL de la motorisation portail coulissant BY3500T et une solution complexe pour motoriser un portail très lourd et large. BY3500T est conçu pour des portails de 3500 kg de pois et jusqu’à 23 mètres de large. L’opérateur a une platine de contrôle électronique CAME ZT6 intégrée. La motorisation fonctionne d’une manière efficace même avec les portails très lourds. Une pousse de 3500 N et l’alimentation 400V (triphasé), garantissent un travail fluent et sur.

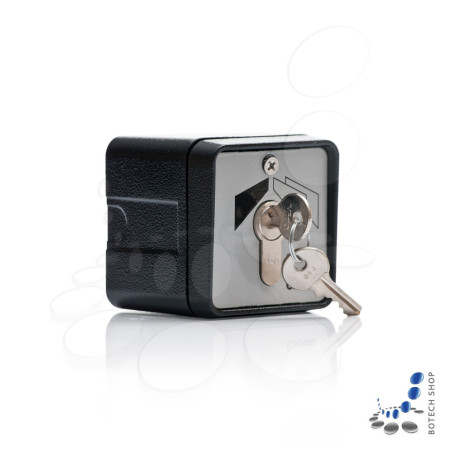

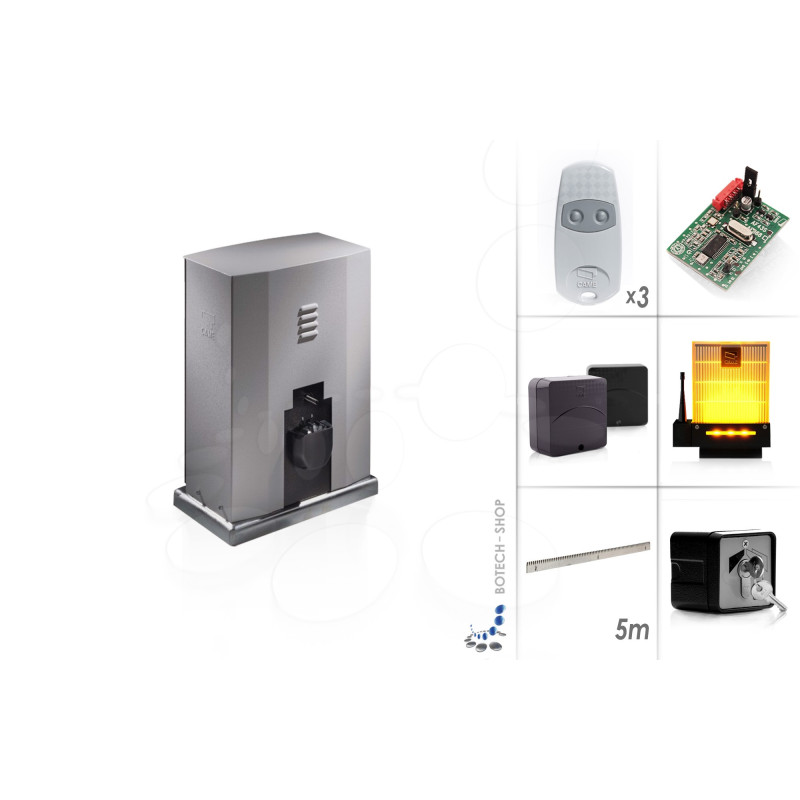

Le kit contient :
INFORMATIONS DE BASE | |
Alimentation moteur | 400 V |
Largeur maximale du vantail | 23 m |
Poids du vantail | 3500 kg |
Type de moteur | électromécanique |
DONNÉES TECHNIQUES DU MOTEUR | |
Alimentation | 230/400 V |
Absorption | 2 A |
Puissance | 750 W |
Intermittence travail | 50% |
Poussée | 3500 N |
Protection thermique moteur | 150°C |
Vitesse de manoeuvre (m/min) | 10,5 m/min |
Temperature de fonctionnement | -20 - +55°C |
Degré de protection | IP 54 |
Irréversible | oui |
Fins de course pour l’ouverture | oui |
Fins de course pour la fermeture | oui |
Encodeur | non |
FONCTIONS DE BASE DE L’ARMOIRE DE COMMANDE | |
Deuxième ligne de photocellules | oui |
Fonction d'ouverture pour passage piétons | oui |
Connexion serrure électrique | oui |
Capteur ampérométrique | oui |
Reglage de la durée de fonctionnement | oui |
Réglage de la force | oui |
Pré-clignotement du clignotant | oui |
Fermeture automatique | oui |
Soft-stop/soft-start | oui/oui |
Moteur 400V tri-phasé. Une alimentation tri-phasée du moteur permet d’automatiser des portails grands et lourds à l’usage industriel.
Auto-diagnostic. L’armoire de commande fait un diagnostic de tous les dispositifs de sécurité branchés lors de chaque ouverture et fermeture.
La fonction Master-Slave rend possible une synchronisation de deux portails coulissants. Tous les deux portails peuvent être ouverts ou fermés simultanément à l’aide d’une télécommande.

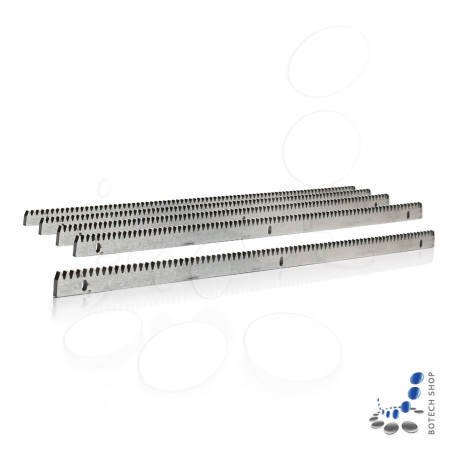

Pignon module 6. Toutes les crémaillères module 6 correspondent avec le moteur BY3500. La crémaillère doit être plus longue de la largeur totale du portail d’environ 0,5 m.
