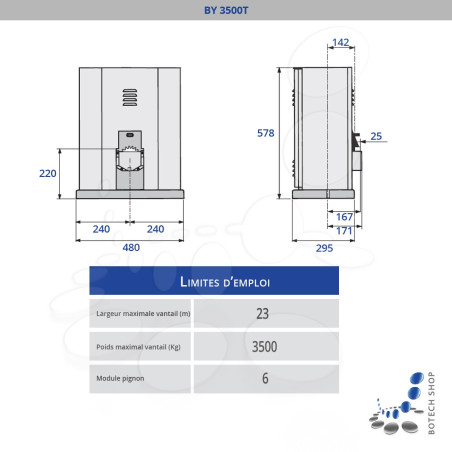

CAME BY 3500T est un moteur puissant qui est idéale pour l’emploi sur des portails industriels très lourds et larges. L’automatisme est conçu pour des portails jusqu’à 3500 kg de poids et 23 mètres de long. Grace a l’alimentation 230V/400V (triphasé) le BY 3500T peut travailler avec une intermittence de 50% même sur des portails très grands.
La motorisation portail coulissant BY3500T garantit une accélération avec force maximale pendant la première phase de mouvement, cela permet d’éviter une crise mécanique lie au poids du portail. La motorisation portail coulissant est conçue pour le travail dans des conditions difficiles, le fonctionnement fiable est garantit par le moteur triphasé.
Le moteur a une carte électronique CAME ZT6 intégrée ce qui rend l’installation plus rapide et plus facile. La motorisation possède des fins de courses et un système de détection d’obstacles qui augmente la sécurité. On recommande d’installer le maximum de photocellules et un bord sensible pour un maximum de sécurité.
INFORMATIONS DE BASE | |
Alimentation moteur | 400 V |
Largeur maximale du vantail | 23 m |
Poids du vantail | 3500 kg |
Type de moteur | électromécanique |
DONNÉES TECHNIQUES DU MOTEUR | |
Alimentation | 230/400 V |
Absorption | 2 A |
Puissance | 750 W |
Intermittence travail | 50% |
Poussée | 3500 N |
Protection thermique moteur | 150°C |
Vitesse de manoeuvre (m/min) | 10,5 m/min |
Temperature de fonctionnement | -20 - +55°C |
Degré de protection | IP 54 |
Irréversible | oui |
Fins de course pour l’ouverture | oui |
Fins de course pour la fermeture | oui |
Encodeur | non |
FONCTIONS DE BASE DE L’ARMOIRE DE COMMANDE | |
Deuxième ligne de photocellules | oui |
Fonction d'ouverture pour passage piétons | oui |
Connexion serrure électrique | oui |
Capteur ampérométrique | oui |
Reglage de la durée de fonctionnement | oui |
Réglage de la force | oui |
Pré-clignotement du clignotant | oui |
Fermeture automatique | oui |
Soft-stop/soft-start | oui/oui |
Moteur 400V tri-phasé. Une alimentation tri-phasée du moteur permet d’automatiser des portails grands et lourds à l’usage industriel.
Auto-diagnostic. L’armoire de commande fait un diagnostic de tous les dispositifs de sécurité branchés lors de chaque ouverture et fermeture.
La fonction Master-Slave rend possible une synchronisation de deux portails coulissants. Tous les deux portails peuvent être ouverts ou fermés simultanément à l’aide d’une télécommande.
Pignon module 6. Toutes les crémaillères module 6 correspondent avec le moteur BY3500. La crémaillère doit être plus longue de la largeur totale du portail d’environ 0,5 m.
