Au lieu de 3 099,00 €

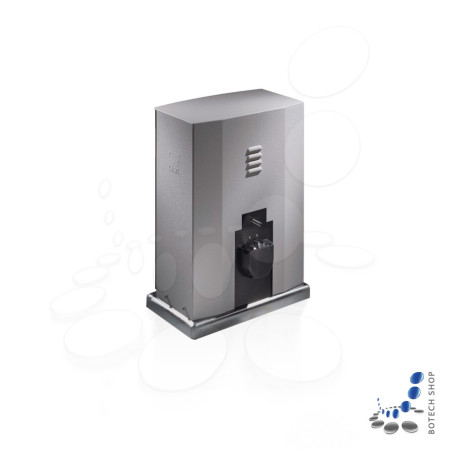

CAME BY 3500T est un moteur (400V - 3 phases) qui peut automatiser les portails coulissants larges de 23 m. Le poids maximal est de 3500 kg. Il est conçu pour les environnements multi-utilisateurs et industriels.

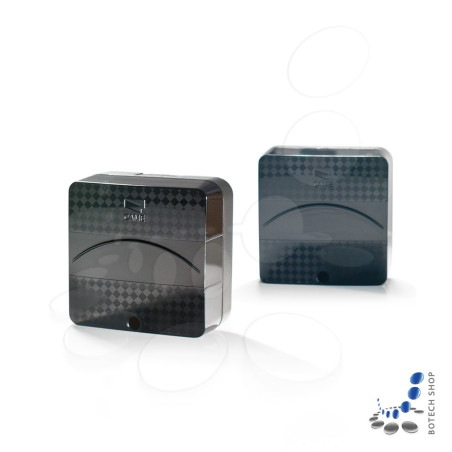

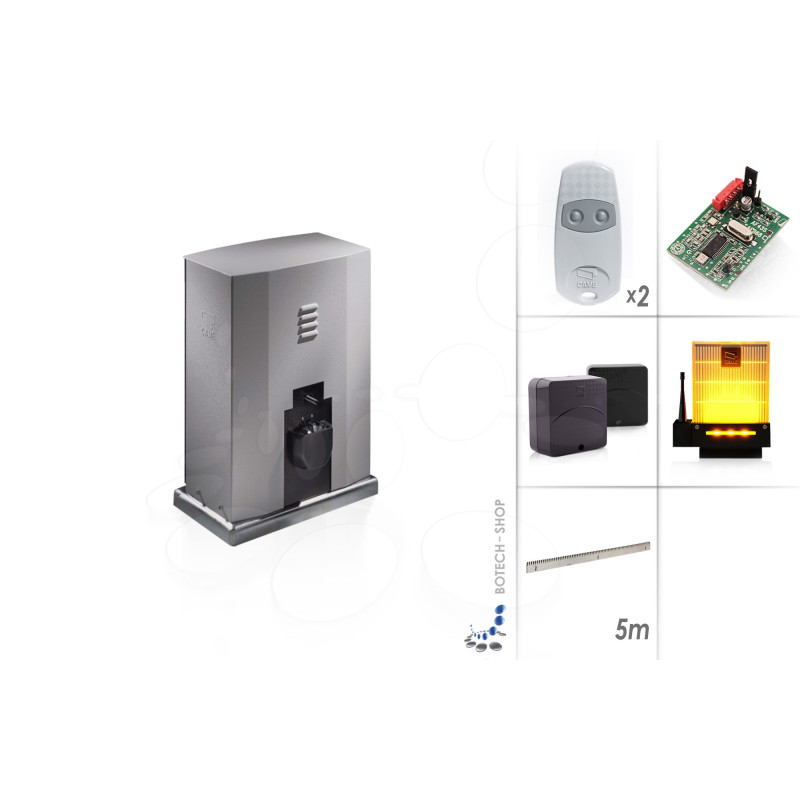

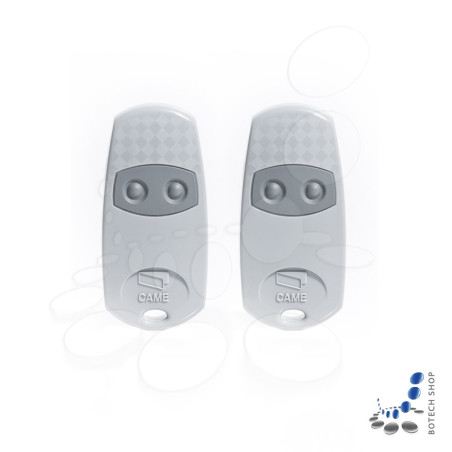

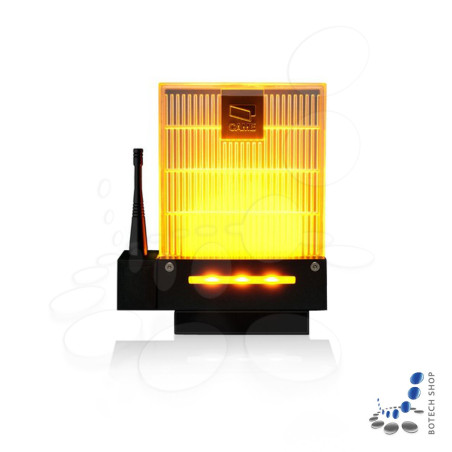

Le kit L de motorisation portail coulissant CAME BY3500T est contenu des accessoires de contrôle à distance ainsi que des accessoires de sécurité. Le kit est une bonne solution pour automatiser un portail industriel très lourd et large qui doit travailler de manière sécurise et efficace. Le moteur est parfait pour des portails jusqu’à 3500 kg et même 23 mètres de large.
BY3500T est alimenté avec du courant 230V/400V triphasé ce qui lui garantit une intermittence de travail de 50%. La motorisation portail coulissant CAME BY3500T possède une armoire de commande CAME ZT6 intégrée ce qui facilite l’installation.
Le kit contient :
INFORMATIONS DE BASE | |
Alimentation moteur | 400 V |

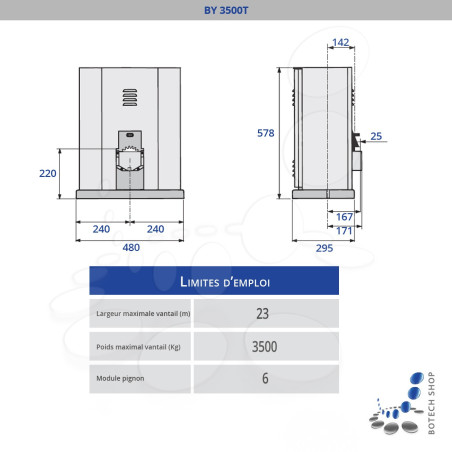

Largeur maximale du vantail | 23 m |
Poids du vantail | 3500 kg |
Type de moteur | électromécanique |
DONNÉES TECHNIQUES DU MOTEUR | |
Alimentation | 230/400 V |
Absorption | 2 A |
Puissance | 750 W |
Intermittence travail | 50% |
Poussée | 3500 N |
Protection thermique moteur | 150°C |
Vitesse de manoeuvre (m/min) | 10,5 m/min |
Temperature de fonctionnement | -20 - +55°C |
Degré de protection | IP 54 |
Irréversible | oui |
Fins de course pour l’ouverture | oui |
Fins de course pour la fermeture | oui |
Encodeur | non |
FONCTIONS DE BASE DE L’ARMOIRE DE COMMANDE | |
Deuxième ligne de photocellules | oui |
Fonction d'ouverture pour passage piétons | oui |
Connexion serrure électrique | oui |
Capteur ampérométrique | oui |
Reglage de la durée de fonctionnement | oui |
Réglage de la force | oui |
Pré-clignotement du clignotant | oui |
Fermeture automatique | oui |
Soft-stop/soft-start | oui/oui |
Moteur 400V tri-phasé. Une alimentation tri-phasée du moteur permet d’automatiser des portails grands et lourds à l’usage industriel.
Auto-diagnostic. L’armoire de commande fait un diagnostic de tous les dispositifs de sécurité branchés lors de chaque ouverture et fermeture.
La fonction Master-Slave rend possible une synchronisation de deux portails coulissants. Tous les deux portails peuvent être ouverts ou fermés simultanément à l’aide d’une télécommande.
Pignon module 6. Toutes les crémaillères module 6 correspondent avec le moteur BY3500. La crémaillère doit être plus longue de la largeur totale du portail d’environ 0,5 m.
