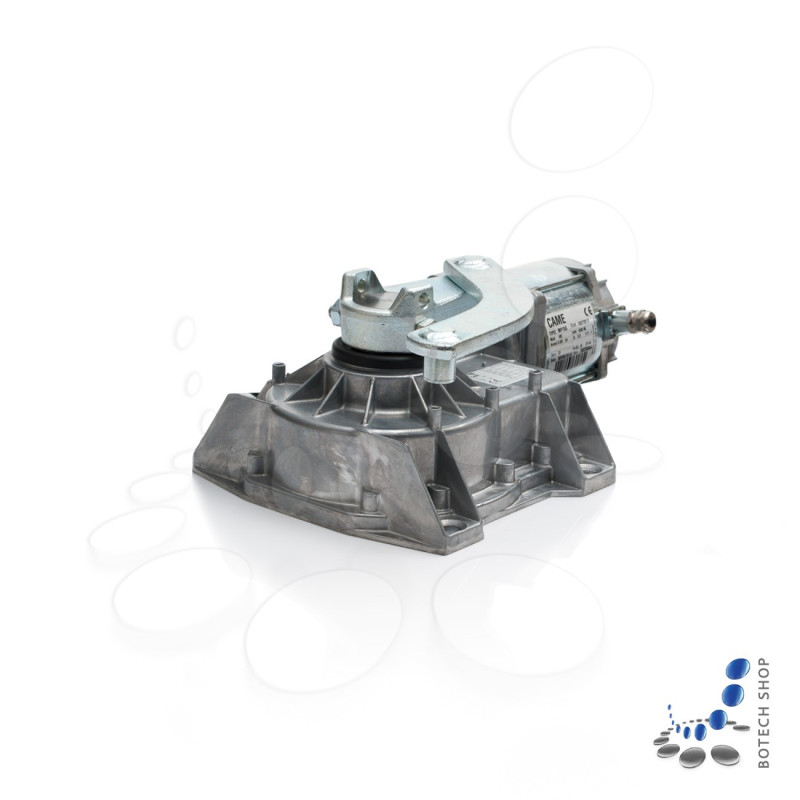

Motorisation enterreé CAME FROG AE.

IMPORTANT : Cette offre réfère au moteur seul sans caisson de fondation!

CAME FROG-AE est un automatisme 230V conçu pour des portails battants difficiles à motoriser avec de manière traditionnelle. Le moteur s'installe sous terre dans un caisson spécial. Le bras du moteur remplace d'habitude la charnière de bas du battant. Grâce à cela la dimmension-D tellement importante dans le cas des vérins est illimitée avec CAME FROG. Le moteur a un encodeur intégré qui augmente la sécurité de fonctionnement et garantit un travail efficace. De plus FROG à des fins de courses pour ouverture et fermeture intégrées.

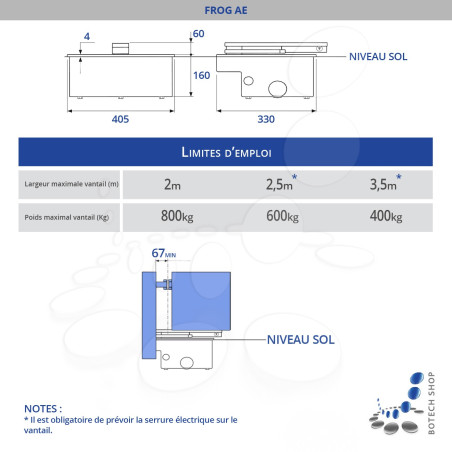

Le moteur est conçu pour des portails résidentiels et domestiques avec des vantaux jusqu'à 3,5 mètres de large (400 kg de poids et verrouillage au sol nécessaire). Il est aussi possible d'utiliser le moteur pour des battants de 800 kg mais leur largeur ne peut pas dépasser 2 mètres de large. Le moteur FOG-AE 230V est conçu pour un travail avec intermittence de 30% (service non intensif).

Le moteur a un indice de protection IP67 et s'installe dans un caisson speciale FROG CFN ou FROG CFI. En installant l'automatisme n'oubliez pas de faire un puits de drainage comme indique dans le mode d'emploi!

Caractéristiques techniques :

• Alimentation du moteur en 230V.
• Conçu pour emploi domestique (intermittence de travail 30%).
• Conçu pour des vantaux jusqu'à 3,5 metres de large (400).
• Le poids maximal des vantaux c'est 800 kg (2 metres de large).
• Dimension-D illimitée.
• Ouverture du portail jusqu'à 180° (avec chaine de transmission).
• Puissance 200 W.
• Poussée de 3200 N au maximum.
• Vitesse d'ouverture 18s (90°).
• Boitier solide avec indice de protection IP67.

Armoire de commande ZM3E :

• Ouverture d'un seul vantail
• Passage pieton.
• Bouton uniquement ouverture.
• Bouton uniquement fermeture.
• Bouton ouverture-stop-fermeture-stop.
• Bouton ouverture fermeture reversement du mouvement.
• Retard d'ouverture/fermeture.
• Détection ampérométrique des obstacles.
• Control avec bouton pussoir (TOTMAN).

Les modalités de commande possibles a configurer :

• Réglage de force.
• Réglage de la durée de fonctionnement.
• Pré-clignotement du clignotant.
• Réglage du temps de la fermeture automatique.

Apres la détection d’un obstacle, les photocellules peuvent effectuer :

• Réouverture pendant fermeture.
• Réfermeture pendant ouverture.
• Arret total.
• Arret partiel.
