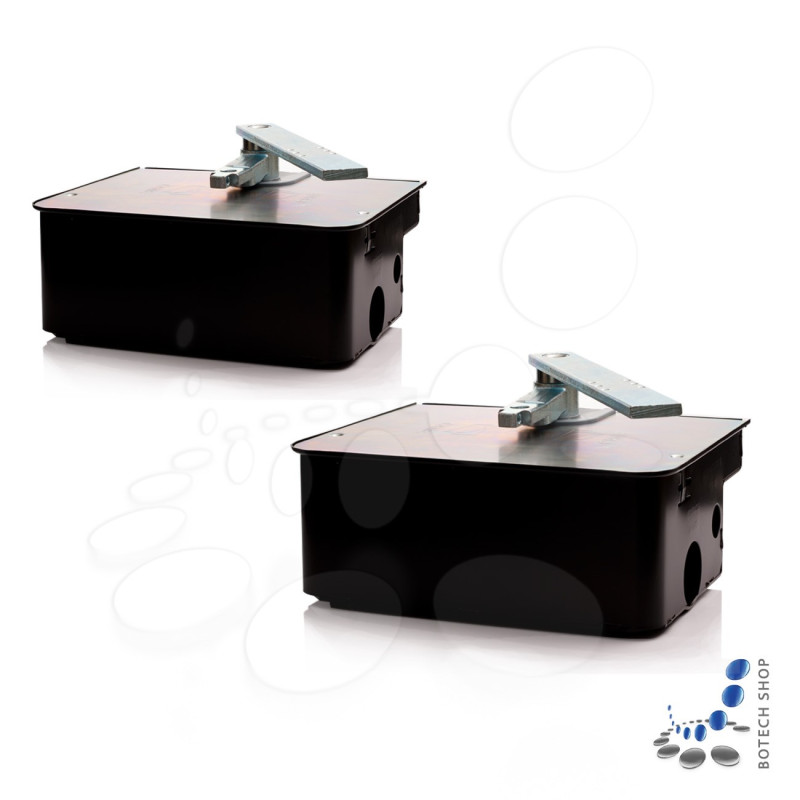

    CAME FROG AE est un automatisme enterré (230 V) pour les portails larges de 3,5 m (poids - 400 kg). Le poids du vantail ne peut pas dépasser 800 kg. C'est une solution idéale si les piliers sont grands (la D-dimension est trop grande) ou si vous ne voulez pas changer l'apparence du portail.

    Kit de motorisation enterreé CAME FROG AE/M/2.

    CAME FROG AE est un automatisme 230V conçu pour des portails battants difficiles à motoriser avec de manière traditionnelle. Le moteur s'installe sous terre dans un caisson spécial. Le bras du moteur remplace d'habitude la charnière de bas du battant. Grâce à cela la dimmension-D tellement importante dans le cas des vérins est illimitée avec CAME FROG. Le moteur a un encodeur intégré qui augmente la sécurité de fonctionnement et garantit un travail efficace. De plus FROG à des fins de courses pour ouverture et fermeture intégrées.

    Le moteur est conçu pour des portails résidentiels et domestiques avec des vantaux jusqu'à 3,5 mètres de large (400 kg de poids et verrouillage au sol nécessaire). Il est aussi possible d'utiliser le moteur pour des battants de 800 kg mais leur largeur ne peut pas dépasser 2 mètres de large. Le moteur FOG-AE 230V est conçu pour un travail avec intermittence de 30% (service non intensif).

    Le moteur a un indice de protection IP67 et s'installe dans un caisson speciale FROG CFN ou FROG CFI. En installant l'automatisme n'oubliez pas de faire un puits de drainage comme indique dans le mode d'emploi!

    Le kit contient :

    • 2 x Moteur CAME FROG AE.
    • 1 x Armoire de commande CAME ZM3E.
    • 2 x Dispositif de déblocage CAME A4364.
    • 2 x Caisson de fondation CAME CFN.
    • 1 x Carte de radiofréquence CAME AF43S.
    • 2 x Télécommande CAME TOP44RBN.
    • 1 x jeu de photocellules CAME DLX30CEP
    • 2 x Lot de fixations pour l'installation du moteur.

    Caractéristiques techniques :

    • Alimentation du moteur en 230V.
    • Conçu pour emploi domestique (intermittence de travail 30%).
    • Conçu pour des vantaux jusqu'à 3,5 metres de large (400).
    • Le poids maximal des vantaux c'est 800 kg (2 metres de large).
    • Dimension-D illimitée.
    • Ouverture du portail jusqu'à 180° (avec chaine de transmission).
    • Puissance 200 W.
    • Poussée de 3200 N au maximum.
    • Vitesse d'ouverture 18s (90°).
    • Boitier solide avec indice de protection IP67.

    Armoire de commande ZM3E :

    • Ouverture d'un seul vantail
    • Passage pieton.
    • Bouton uniquement ouverture.
    • Bouton uniquement fermeture.
    • Bouton ouverture-stop-fermeture-stop.
    • Bouton ouverture fermeture reversement du mouvement.
    • Retard d'ouverture/fermeture.
    • Détection ampérométrique des obstacles.
    • Control avec bouton pussoir (TOTMAN).

    Les modalités de commande possibles a configurer :

    • Réglage de force.
    • Réglage de la durée de fonctionnement.
    • Pré-clignotement du clignotant.
    • Réglage du temps de la fermeture automatique.

    Apres la détection d’un obstacle, les photocellules peuvent effectuer :

    • Réouverture pendant fermeture.
    • Réfermeture pendant ouverture.
    • Arret total.
    • Arret partiel.
    INFORMATIONS DE BASE
    Alimentation moteur  230 V
    Largeur maximale du vantail  3,5 m
    Poids du vantail  800 kg
    D-Dimension  illimitée
    Type de moteur  électromécanique
    DONNÉES TECHNIQUES DU MOTEUR
    Alimentation  230/230 V
    Absorption  1,9 A
    Puissance  200 W
    Intermittence travail  30%
    Poussée  320 Nm
    Protection thermique moteur  150°C
    Temps d’ouverture 90°  18 s
    Angle maximal d’ouverture  180° (avec levier de transmission)
    Temperature de fonctionnement  -20 - +55°C
    Degré de protection  IP 67
    Irréversible  oui
    Fins de course pour l’ouverture  oui
    Fins de course pour la fermeture  oui
    Encodeur  oui
    FONCTIONS DE BASE DE L’ARMOIRE DE COMMANDE
    Deuxième ligne de photocellules  oui
    Fonction d'ouverture pour passage piétons  oui
    Connexion serrure électrique  oui
    Capteur ampérométrique  oui
    Reglage de la durée de fonctionnement  oui
    Réglage de la force  oui
    Pré-clignotement du clignotant  oui
    Fermeture automatique  oui
    Soft-stop/soft-start  oui/oui

    CAME
    C_FROGAE/2_M

    Fiche technique

    Longueur du vantail
    3,5 m
    Poids du vantail
    800 kg
    Nombre de vantaux
    2 Vantaux
    Type de motorisation
    Motorisations enterré
    Ensembles
    Kit de motorisation
    Alimentation
    230 V
    Marque
    CAME

    Références spécifiques
