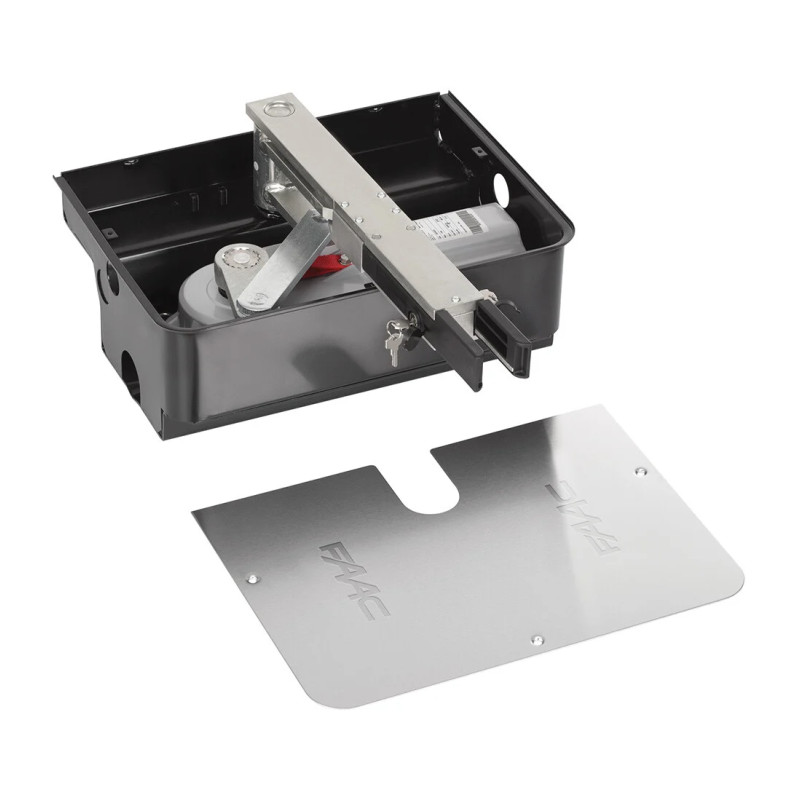

Caisson d’encastrement pour FAAC 770 (490065)

Description

Le bac de fondation pour FAAC 770 / 770N est l’accessoire indispensable pour l’installation enterrée de l’opérateur de portail battant. Conçu pour une pose dans le béton, il assure un alignement précis de l’axe de rotation, protège le mécanisme et facilite l’évacuation de l’eau, tout en préservant l’esthétique de l’entrée (motorisation invisible).

Atouts principaux

• Pose enterrée propre et durable : caisson prévu pour scellement au béton et maintien parfait de la géométrie.
• Protection anticorrosion : construction en acier traité pour résister aux intempéries et aux projections.
• Évacuation de l’eau : orifice de drainage à raccorder (drain conseillé) pour éviter les stagnations.
• Accès maintenance : couvercle supérieur amovible pour intervenir sans déposer le vantail.
• Compatibilité large : FAAC 770N en 24 V et 230 V, pour vantaux standard à lourds.

Compatibilité & angles d’ouverture

Contenu

• 1 × bac de fondation (caisson d’encastrement) avec couvercle supérieur

L’opérateur (moteur) FAAC 770 / 770N et la carte de commande sont vendus séparément.

Recommandations d’installation

• Réaliser une assise plane et un scellement au béton conforme aux charges du portail.
• Prévoir un drainage (gravier, tuyau, siphon) relié à l’orifice d’évacuation du caisson.
• Aligner l’axe du caisson avec le gond du vantail pour un mouvement fluide et sans contrainte.
• Vérifier la verticalité et la cote d’affleurement avant le coulage du béton.

Bon à savoir

Le choix du caisson (standard 110° ou version/kit 140–180°) dépend du débattement souhaité et de la configuration des piliers. Pour les vantaux > 2 m, l’usage d’une électroserrure peut être requis selon la configuration.
