CAME FERNI FE4024 kit M pour un portail avec un battant

CAME FERNI FE4024 est une motorisation moderne, puissante et rapide, conçue pour l'automatisation pratique des portails battants. Le moteur FERNI 24V est idéal pour les portails domestiques montés sur des poteaux de grandes dimensions. Cet actionneur électromécanique autobloquant se caractérise par sa simplicité d'installation, même sur des portails non standard, par exemple sur des portails de villa existants depuis longtemps. La distance maximale entre la charnière et l'extrémité du poteau est de 38 cm! Cette solution ne convient pas aux poteaux métalliques étroits.

Conçu pour faciliter l'installation, le FERNI FE4024 s'adapte à de nombreuses conditions d'installation, ce qui lui permet d'actionner des portails d'une longueur de vantail maximale de 4 m et d'un poids de 400 kg. Avec une longueur de vantail de deux mètres, son poids maximal peut atteindre 800 kg. Cette large capacité d'utilisation permet d'utiliser le FERNI 24V même sur des portails décoratifs lourds en fer forgé. Dans le cas du bras télescopique droit FERNI BDX ou FERNI BSX, la longueur maximale du vantail est de 2,5 m et le poids de 300 kg. Le bras télescopique ne fait pas partie du kit.

Grâce aux interrupteurs de fin de course intégrés, les points d'ouverture et de fermeture du vantail peuvent être réglés rapidement et avec précision. Grâce à cette solution et à l'alimentation électrique de 24 V, le portail battant fonctionne en douceur et avec précision. FERNI exploite parfaitement l'espace d'entrée et les bras droits en option peuvent être utilisés dans des espaces très étroits. Le système de détection d'obstacles intégré augmente considérablement la sécurité. En cas d'obstacle, le tablier s'inverse automatiquement pour éviter tout accident.

FERNI FE4024 dispose d'un temps réglable pour l'ouverture jusqu'à 90°, ce qui permet d'adapter les paramètres de fonctionnement aux besoins individuels. L'angle d'ouverture maximal est de 120° (des conditions doivent être remplies - voir instructions). Le grand angle d'ouverture et la possibilité d'ouvrir la porte vers l'extérieur permettent d'utiliser le FERNI 24V dans des installations non standard. Avec l'opérateur FERNI, l'utilisation d'une serrure électrique LOCK81 est recommandée. La serrure est un dispositif de sécurité obligatoire pour les portails dont la longueur du vantail est supérieure à 2,5 mètres. Ceci est particulièrement important en cas de vent fort et pour les portails dont les vantaux sont pleins. L'alimentation en courant continu permet non seulement d'augmenter la sécurité du portail battant et de garantir l'efficacité des moteurs, mais aussi d'utiliser des batteries ou des accumulateurs de secours. CAME FERNI 24V peut ainsi fonctionner même en cas de coupure de courant (ouverture d'urgence).

Il s'agit d'une solution universelle qui garantit non seulement l'efficacité et la fiabilité de l'automatisation du portail, mais aussi la sécurité et la précision. CAME FERNI FE4024 est le choix idéal pour les utilisateurs qui recherchent un automatisme durable et robuste pour les portails battants, en particulier ceux qui ont des dimensions plus importantes et des besoins d'utilisation spécifiques.

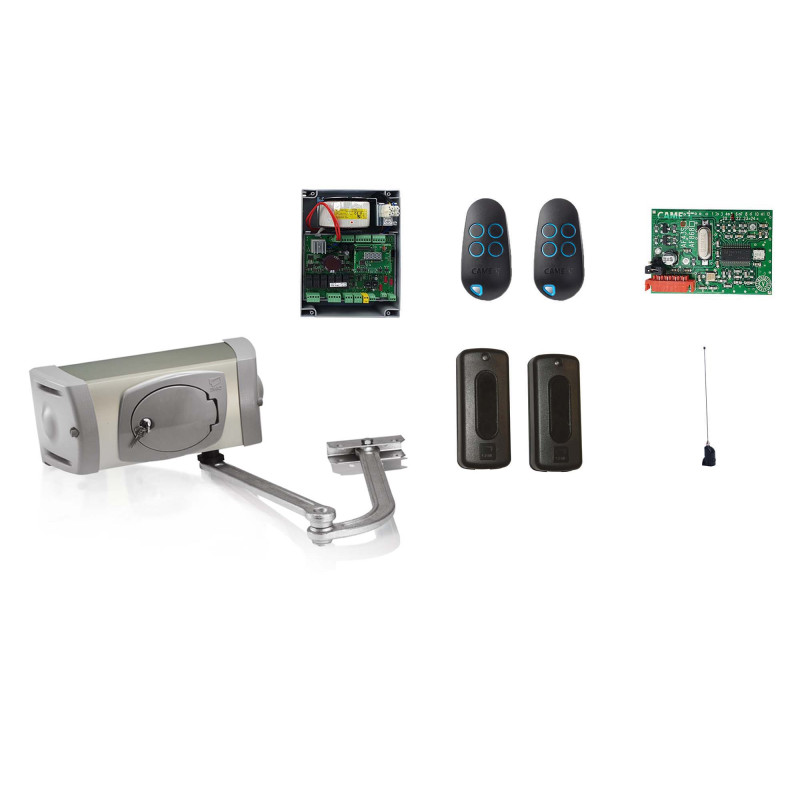

Le kit contient :

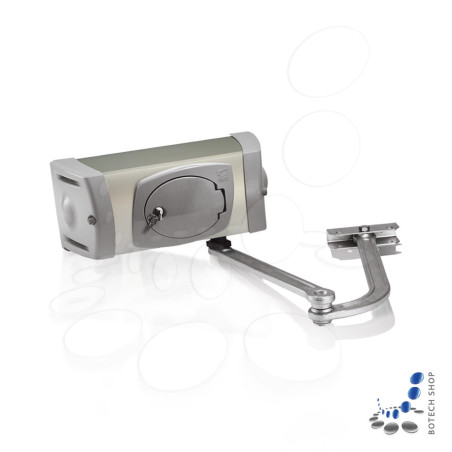

• 1 x Moteur CAME FERNI FE4024.

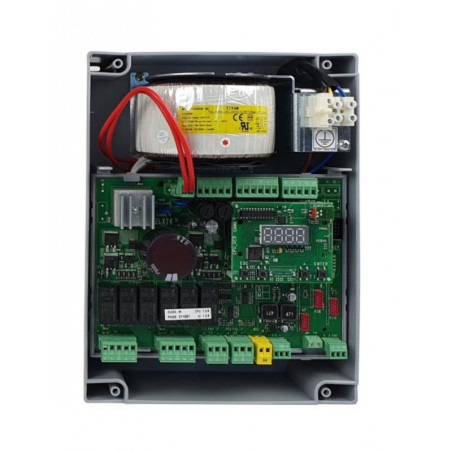

• 1 x Armoire de commande CAME ZLX24MA.
• 1 x Carte de radiofréquence CAME AF43S.

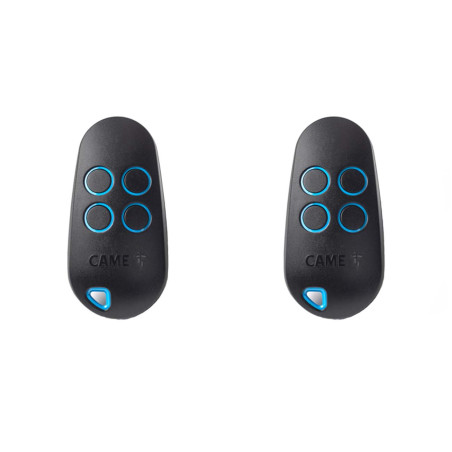

• 2 x Télécomamnde CAME TOP TOP44RBN.

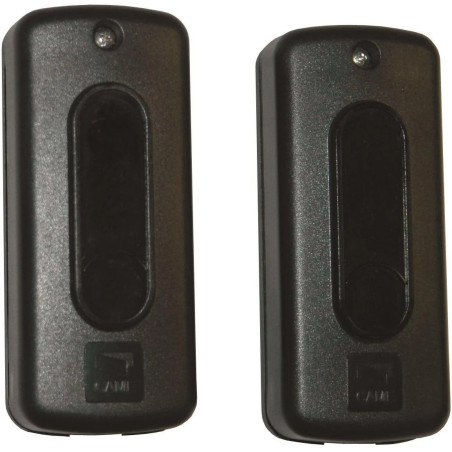

• 1 x Photocellules CAME DIR10
• 1 x Elements pour l'installation du moteur.

Caractéristiques techniques :

• Alimentation du moteur en 24V.

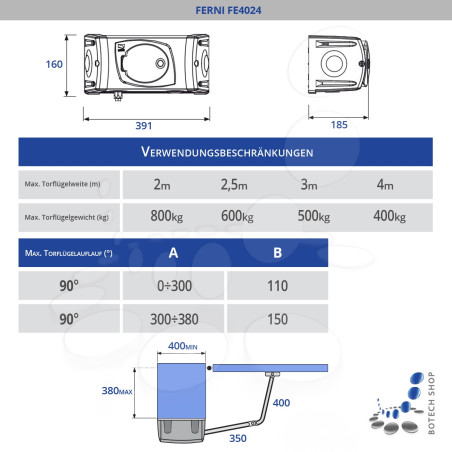

• Conçu pour des vantaux jusqu'à 4 mètres de large (400 kg).
• Le poids maximal des vantaux c'est 800 kg (2 mètres de large).
• Conçu pour des piliers larges par exemple 40x40 cm.
• Ouverture du portail jusqu'à 90°.
• Temps d’ouverture réglable (de 16 jusqu'à 45 secondes).
• Système d'installation rapide et simple.
• Encodeur et fins de courses intégrées.
• Boitier solide avec indice de protection IP54.
• Le bras articulé solide garantit un travail fiable.
• Disponnible avec un bras à glissière de transmission.

Armoire de commande ZLJ24 :

• Ouverture d'un seul vantail
• Passage pieton.
• Ouverture/Fermeture.
• Fonctionnement Pas-à-Pas.
• Action maintenue (avec bouton pussoir).
• Retard d'ouverture/fermeture.
• Détection ampérométrique des obstacles.
• Détection de la présence des obstacles.

Les modalités de commande possibles à configurer :

• Réglage de durée de fonctionnement.
• Coup de bélier.
• Durée de fermeture automatique.
• Vitesse de ralentissement.
• Vitesse de marche.
• Autodiagnostique des dispositifs de sécurité.
• Pre-clignotement du gyrophare.

Après la détection d’un obstacle, les photocellules peuvent effectuer :

• Réouverture pendant fermeture.
• Réfermeture pendant ouverture.
• Arrêt total.
• Arrêt partiel.

Grâce à l’alimentation 24 V l’automatisme FERNI 4024 est parfait pour un usage intensif.

La carte LB180 qui active les batteries de secours (12 V 1,2 Ah x 2) au cas d’une panne d’éléctricité peut être branchée au motoréducteur FERNI 24V.

Les minirupteurs permettent de régler précisément les points finals d’ouverture et de la fermeture.

Le mécanisme de déblocage H3000 permet de débloquer le moteur FERNI de l’extérieur de la propriété. Dans le kit vous trouverez un boîtier en aluminium et 5 m du câble.

Le bras à glissière de transmission permet l’installation de moteurs dans les lieux étroits.

Au cas d’une panne d’éléctricité, le moteur peut être débrayé par la clé et le portail peut être ouvert manuellement.
