CAME FERNI F1024 est un automatisme de portail (24V) à bras articulé, solide et puissant, pour portails battants de 4 m par vantail au maximum. Ce système permet d’automatiser les portails même si les dimensions du pilier empêchent l’installation des moteurs traditionnels. La basse tension garantit la sécurité et assure un fonctionnement fiable pendant un travail intensif.
CAME FERNI 1024 est un automatisme pour portail battant. conçu pour des vantaux jusqu'à 4 m de long, ou 800 kg de poids. Ce système permet d’automatiser les portails même si les dimensions du pilier empêchent l’installation des moteurs traditionnels. Grâce à l'alimentation 24V le moteur est idéal pour l'installer sur des portails résidentiels, communautaires ou des entrées d'entreprises. Le bras articulé garantit un travail fiable et le mouvement fluent du portail. La basse tension augmente la sécurité et assure un fonctionnement sûr pendant. L'automatisme est conçu pour un travail intensif et une ouverture rapide du portail.

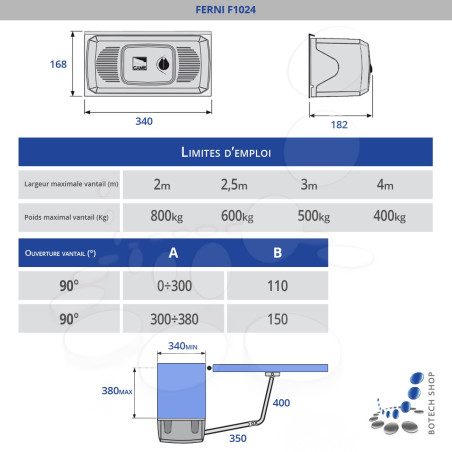

La longeur maximale d'un vantail depend du poids :
- 2,00 m / 800 kg
- 2,50 m / 600 kg
- 3,00 m / 500 kg
- 4,00 m / 400 kg
Il est possible d'échanger le bras standard pour installer l'automatisme dans des places très étroites. Le fabricant vous propose un bras de transmission et des bras télescopiques. Vous pouvez aussi installer des batteries de secours pour être sûr que l'automatisme travaille même pendant une panne se curant. FERNI 1024 est un moteur irréversible, mais si le portail est très grand je recommande l'installation d'une serrure électrique LOCK 81
Le moteur possède des fins de courses et des micro-interupteurs pour garantir un fonctionnement fluent et une mise en place rapide.
Les moteurs sont contrôles par des armoires modernes et pratiques. Les kits à un battant sont contrôles grace à l'armoire ZL170 N. Si vous avez un portail a double battant je recommande l'utilisation de l'armoire ZL19N ou le produit le plus moderne, CAME ZLJ24. Chaque moteur peut-être équipe avec des accessoires. Vous pouvez choisir un kit complet ou compléter un kit personnel. L'équipement important :
- Photocellules (par.ex. DIR10 ou DELTA-E) Vous devez installer au moins une ligne de photocellules pour garantir votre sécurité et celle de vos proches et des tiers.
- Télécommandes (par ex. TOP432 ou SPACE SP2)
- Clignotant (par ex. KLED24) pour augmanter la visibilitée du portail pendant le mouvement.
Bord sensible (par ex. DF 15) le bord sensible protege les utilisateurs des tiers et leurs voitures contre un traumatisme éventuel. Le bord détecte les obstacles et personnes et empêche les accidents.
INFORMATIONS DE BASE | |
Alimentation moteur | 24 V |
Largeur maximale du vantail | 4 m |
Poids du vantail | 800 kg |
D-Dimension | 38 cm |
Type de moteur | électromécanique |
DONNÉES TECHNIQUES DU MOTEUR | |
Alimentation | 230/24 V |
Absorption | 15 A |
Puissance | 180 W |
Intermittence travail | intensif |
Poussée | 470 Nm |
Protection thermique moteur | - |
Temps d’ouverture 90° | réglable, 16-45 s |
Angle maximal d’ouverture | 120° |
Temperature de fonctionnement | -20 - +55°C |
Degré de protection | IP54 |
Irréversible | oui |
Fins de course pour l’ouverture | oui |
Fins de course pour la fermeture | oui |
Encodeur | non |
FONCTIONS DE BASE DE L’ARMOIRE DE COMMANDE | |
Deuxième ligne de photocellules | oui |
Fonction d'ouverture pour passage piétons | oui |
Connexion serrure électrique | oui |
Capteur ampérométrique | non |
Reglage de la durée de fonctionnement | oui |
Réglage de la force | non |
Pré-clignotement du clignotant | oui |
Fermeture automatique | oui |
Soft-stop/soft-start | oui/oui |
Les minirupteurs permettent de régler précisément les points finals d’ouverture et de la fermeture.
Le mécanisme de déblocage H3000 permet de débrayer le moteur FERNI de l’extérieur de la propriété. Dans le kit vous trouverez un boîtier en aluminium et 5 m du câble.
Grâce à l’alimentation 24 V le moteur FERNI 1024 est parfait pour un usage intensif.
