Kit de motorisation CAME AMICO A8124/XL/1.

Le moteur CAME AMICO A8124 est conçu pour automatiser des portails battants résidentiels et communautaires. L'automatisme possède un mécanisme sophistique de plus haute qualité ainsi qu'un boitier solide et résistant. Le vérin se caractérise d'un travail fluent, silencieux et en sécurité grace à un encodeur intégré et à l'alimentation 24 V.

AMICO A8124 est conçu pour des portails battants avec des vantaux jusqu'à 1,8 mètre de large (200 kg). Il est possible d'utiliser le moteur sur des battants jusqu'à 250 kg de poids si la largeur ne dépasse pas 1 metre.

Le moteur A8124 fonctionne en 24 V, et travaille avec une intermittence de 100% ce qui garantit le confort d'utilisation. L'automatisme est conçu pour un service intensif et grace à cela vous pouvez l'employer sur des portails communautaires et des ensembles résidentiels.

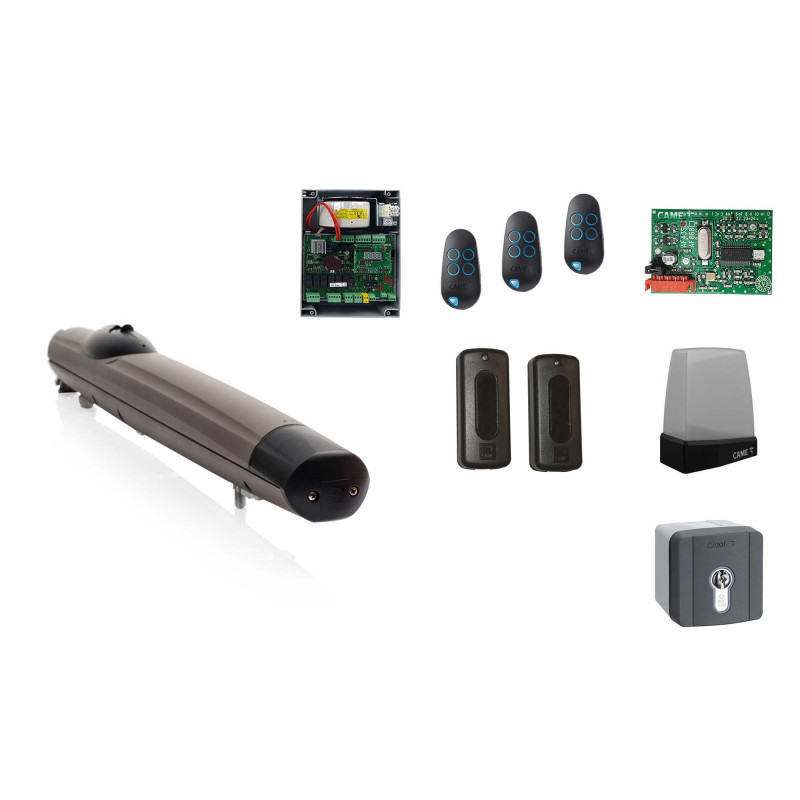

Le kit contient :

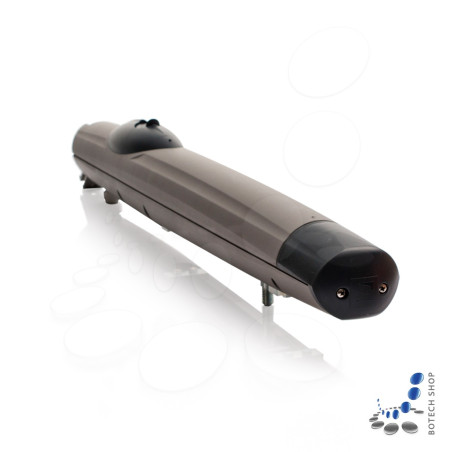

• 1 x Moteur CAME AMICO A1824.
• 1 x Armoire de commande CAME ZL92.
• 1 x Carte de radiofréquence CAME AF43S.
• 3 x Télécommande CAME TOP 432EE.

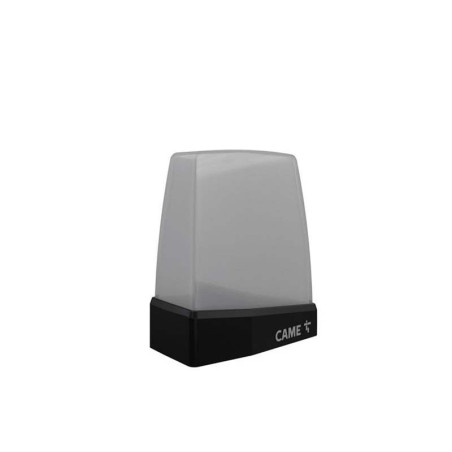

• 1 x Clignotant CAME DADOO.
• 1 x Antenne radio CAME DADOO.

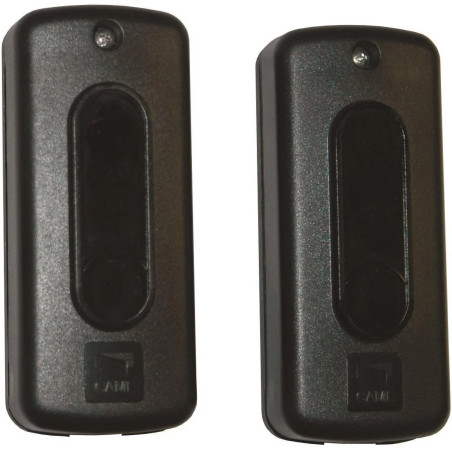

• 1 x Photocellules CAME DELTA-E.

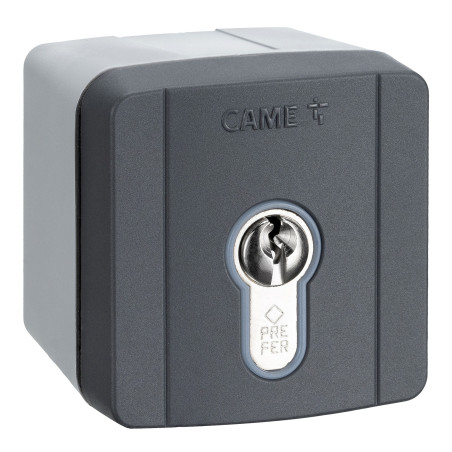

• 1 x Sélecteur à clé CAME SET-E.
• 1 x Lot de fixations pour l'installation le moteur.

Caractéristiques techniques :

• Alimentation du moteur en 24V.
• Conçu pour service intensif (intermittence de travail 100%).

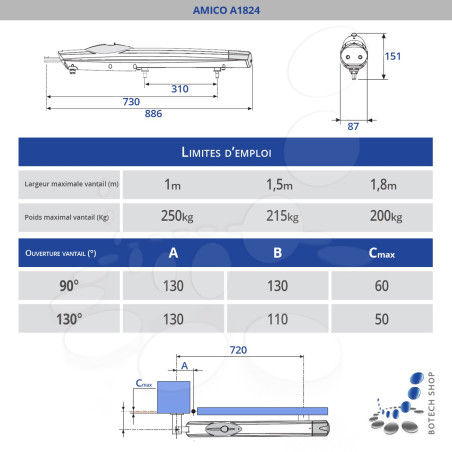

• Conçu pour des vantaux jusqu'à 1,8 metres de large (200kg).
• Le poids maximal des vantaux c'est 250 kg (1 metre de large).
• Conçu pour des piliers etroits. La dimension D c'est 6 cm.
• Ouverture du portail jusqu'à 130°.
• Vitesse d'ouverture réglable.
• Poussée réglable 400 ÷ 2000.
• Boitier solide avec indice de protection IP44.

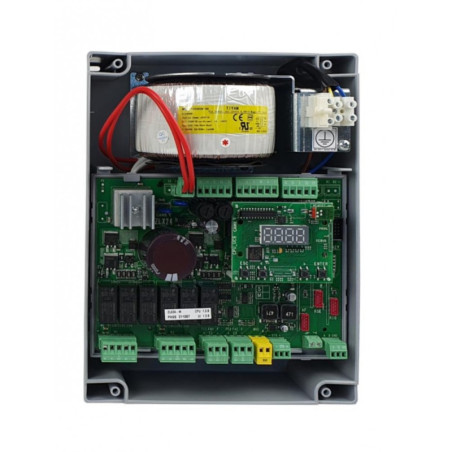

Armoire de commande ZL92 :

• Deuxieme ligne de photocellules.
• Passage piétons.
• Réglage de la durée de fonctionnement.
• Réglage de la vitesse de fontcionnement.
• Réglage de foce.
• Pré-clignotement du clignotant.
• Fermeture automatique.
• Démarrage et arret en ralentis.

Les modalités de commande :

• Ouverture et fermeture.
• Ouverture et fermeture a action maintenue.
• Ouverture partielle.
• Arrêt total.

Apres la détection d’un obstacle, les photocellules peuvent effectuer :

• Réouverture pendant fermeture.
• Réfermeture pendant ouverture.
• stop partiel.
• attente obstacle.
• réouverture pendant la fermeture.
• fermeture pendant l’ouverture.

Grâce à une alimentation de 24 V le moteur AMICO est idéal pour un usage intensif.

En cas d’une panne de courant le moteur peut être facilement débloqué à l’aide d’une clé trilobée et ouvert manuellement.

L’écran LED de l’armoire de commande ZL92 facilite la programmation des paramètres et des fonctions de moteurs.

Dans le moteur 24 V AMICO on peut brancher la carte LB 90 qui, en cas d’une panne de courant, active les batteries de secours (12 V 1,2 Ah x2).

Les fins de course sont mécaniques. Il suffit de les réguler lors de l’installation – d’autres régulations ne seront pas nécessaires.
